Montaje de Estructuras de Acero

Toda cuadrilla que llega a un trabajo de acero ya conoce la regla de protección contra caídas, porque todos los demás oficios de la obra trabajan con ella: seis pies, amarrarse. Después se encuentran con la Subparte R, donde el número es quince, y la conclusión habitual es que el montaje de acero tiene una regla más laxa que los demás. Esa conclusión es errónea, y entender por qué cambia lo que usted comprueba antes de empezar el turno. Esta Charla de Seguridad sobre Montaje de Estructuras de Acero (Charla de Seguridad / Charla de Cuadrilla) trata del oficio.

Aquí está la distinción que sostiene toda esta charla: casi toda la Subparte R no trata de su arnés, sino de si aquello sobre lo que está de pie se mantendrá en pie. El umbral de protección contra caídas realmente es más alto: 1926.760(a)(1) exige protección para un empleado sobre una superficie de trabajo o tránsito con un lado o borde desprotegido a más de 15 pies (4,6 m) por encima de un nivel inferior, frente al umbral de 6 pies que rige la mayor parte de la construcción bajo la Subparte M. OSHA no relajó la regla sin más. Pagó esa altura con un conjunto de requisitos de estabilidad estructural que otros oficios no tienen —barras de anclaje, resistencia del hormigón, conexiones atornilladas— porque en el montaje de acero la forma más fiable de detener una caída es impedir que el acero se mueva.

Dónde está el límite de esta charla#

Los deberes generales de protección contra caídas y el umbral de 6 pies pertenecen a la charla de protección contra caídas. La aritmética de la distancia de caída —caída libre, desaceleración, alargamiento del arnés— pertenece a la charla de distancia de caída. La capacidad de la grúa, las tablas de carga y la señalización pertenecen a la charla de grúas; la inspección de eslingas y herrajes, a la charla de inspecciones de aparejo. Asegurar herramientas y materiales en altura conforme a 1926.759(a) pertenece a la charla de objetos que caen. Esta charla trata de la Subparte R: el umbral, los conectores y las reglas estructurales que los justifican.

El intercambio que hizo OSHA#

Lea los tres números juntos y aparece la lógica.

1926.760(a)(1) — 15 pies. Se exige protección convencional contra caídas por encima de esa altura para los empleados dedicados a una actividad de montaje de acero.

1926.760(b) — conectores. Un conector debe estar protegido frente a peligros de caída de más de dos pisos o 30 pies (9,1 m) por encima de un nivel inferior, lo que sea menor. Los conectores son los trabajadores que reciben y atornillan el acero mientras la grúa lo sostiene, y son la razón por la que la subparte existe en su forma actual: no pueden protegerse de forma convencional mientras hacen el trabajo, así que OSHA fijó un umbral distinto específicamente para ellos.

1926.760(c) — zona de encofrado controlado. Una CDZ no puede extenderse más de 90 pies desde un borde de avance, y dentro de ella los montadores de chapa trabajan con reglas de acceso controlado en lugar de protección convencional.

Ésas tres son las concesiones. Lo que sigue son las condiciones que llevan atadas.

El hormigón decide cuándo empieza#

Ésta es la disposición que casi ninguna cuadrilla ha leído, y es la que convierte un colapso de mala suerte en un fallo documentado.

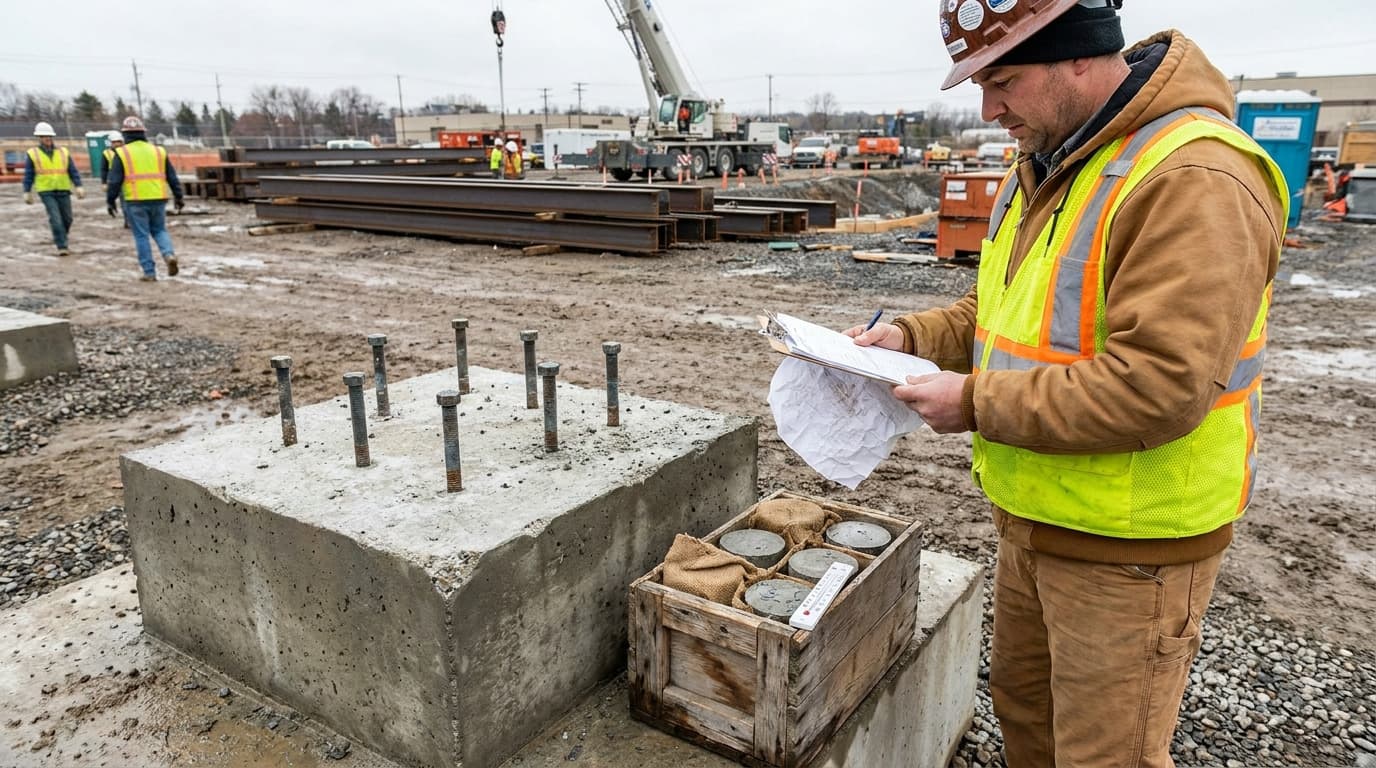

1926.752(a)(1): un contratista de montaje de acero no montará acero salvo que haya recibido notificación por escrito de que el hormigón de las zapatas, pilas y muros, o el mortero de las pilas y muros de mampostería, ha alcanzado —sobre la base de un método de ensayo estándar ASTM apropiado de muestras curadas en obra— bien el 75 por ciento de la resistencia mínima a compresión de diseño prevista, bien resistencia suficiente para soportar las cargas impuestas durante el montaje.

1926.752(a)(2) añade la segunda mitad: notificación por escrito de que cualquier reparación, sustitución o modificación de los pernos de anclaje se realizó conforme a 1926.755(b).

Lea lo que eso exige. No una opinión de que el hormigón parece listo. Una muestra curada en obra, un método de ensayo ASTM, un porcentaje y un papel del contratista controlador. La cadena de custodia es el control.

Qué sostiene una columna antes de conectarla#

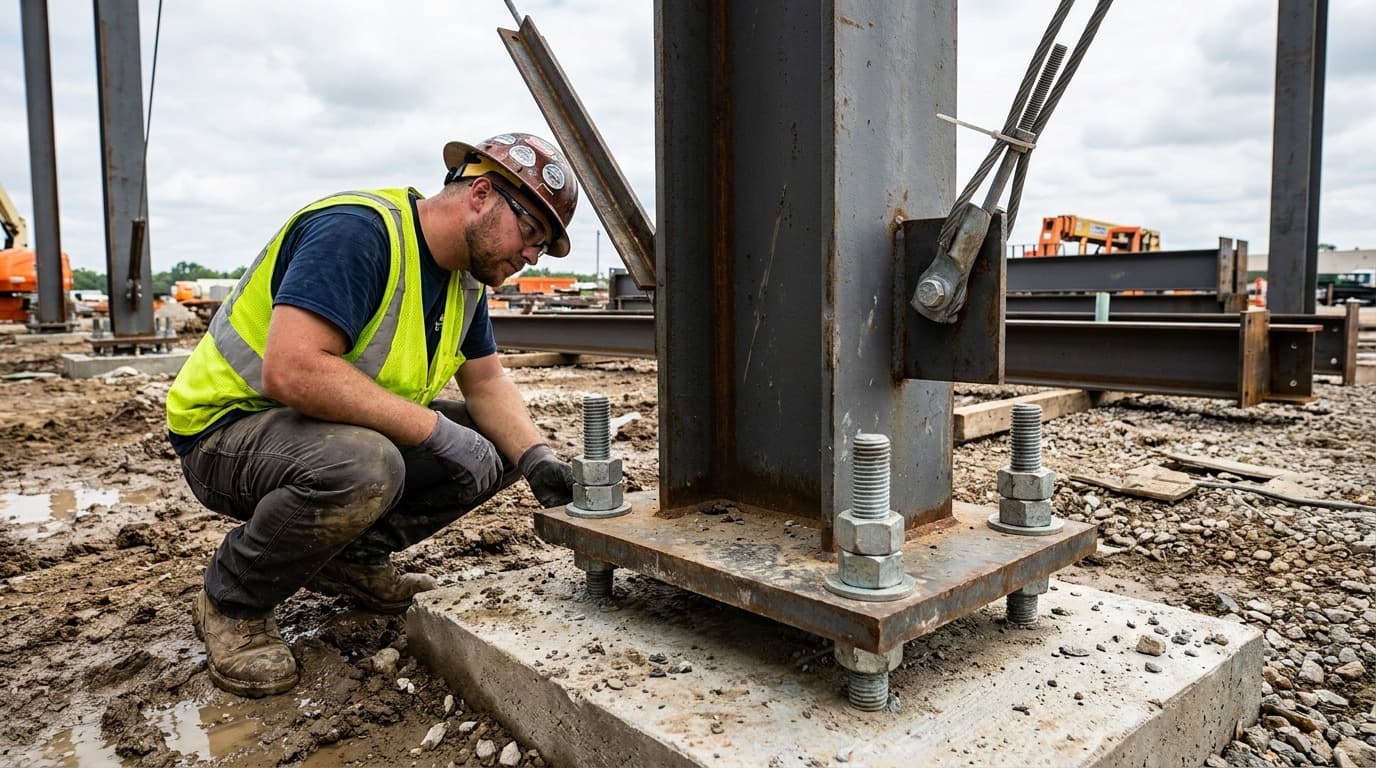

1926.755(a)(1): cada columna estará anclada por un mínimo de cuatro barras de anclaje (pernos de anclaje).

1926.755(a)(2): cada conexión de anclaje de columna se diseñará para resistir una carga gravitatoria excéntrica mínima de 300 libras situada a 18 pulgadas de la cara exterior extrema de la columna en cada dirección, en la parte alta del fuste.

Ese segundo número es el interesante, porque describe a una persona. Trescientas libras actuando a pie y medio de la cara de la columna, arriba del todo: eso es un trabajador con herramientas colgado de la columna, o cayendo contra ella. OSHA escribió un requisito estructural cuyo caso de carga es un ser humano.

La razón está en el expediente. En el preámbulo de la norma final, OSHA describe una muerte: una columna se desplazó de los pernos de cimentación durante el proceso de conexión, derribando al trabajador de la escalera y causándole la muerte — y afirma que el cumplimiento de los requisitos de anclaje de columnas podría haber evitado ese accidente.

Cuatro barras y una carga excéntrica de 300 libras son protección contra caídas. Sólo que no lo parecen.

No suelte el izado demasiado pronto#

La misma lógica rige cuándo puede soltar la grúa, y el ejemplo verificado más claro está en la sección de edificios metálicos de sistema.

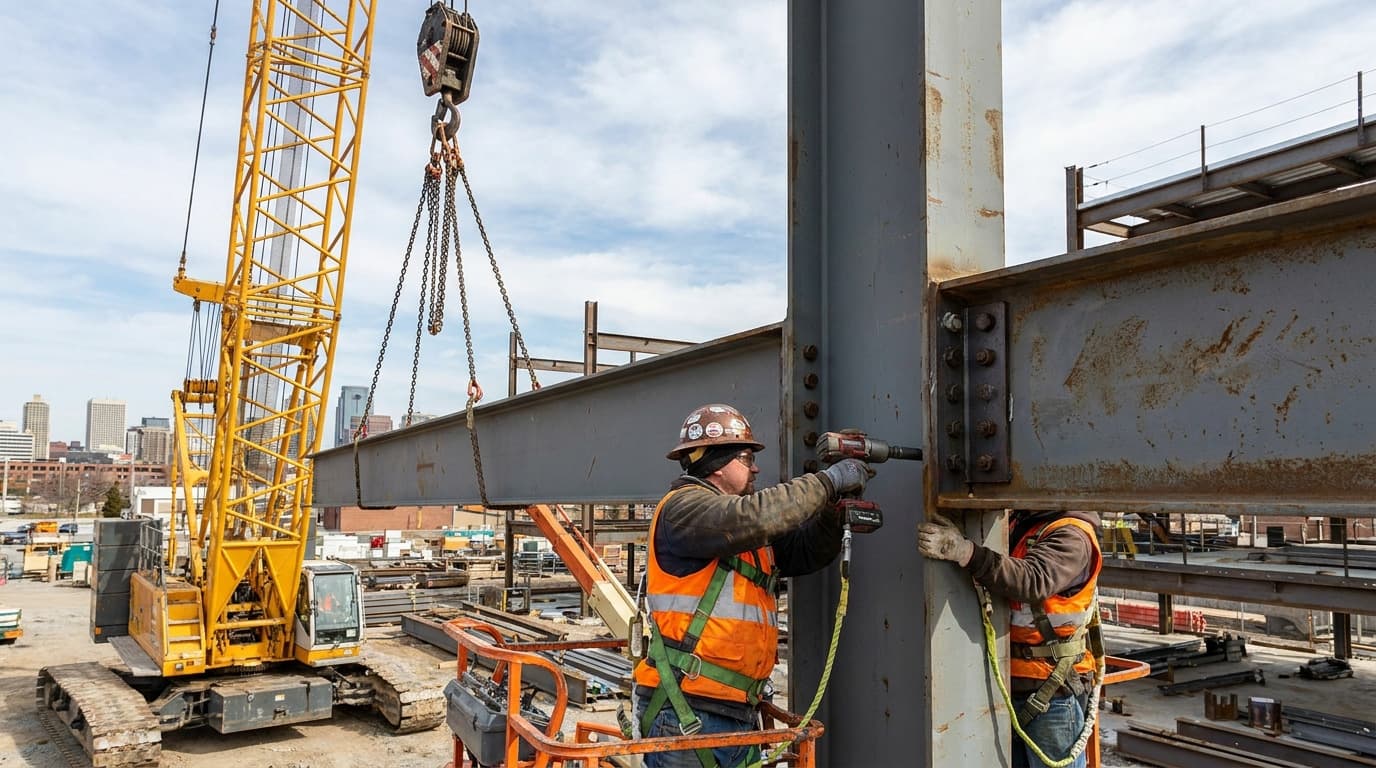

1926.758(c): los pórticos rígidos tendrán el 50 por ciento de sus pernos, o el número de pernos especificado por el fabricante, lo que sea mayor, instalados y apretados a ambos lados del alma junto a cada ala antes de liberar el equipo de izado.

Fíjese en la estructura de esa frase: la conexión debe sostenerse a sí misma antes de que la grúa deje de sostenerla. El montaje estructural de acero conforme a 1926.756 aplica el mismo principio al entramado convencional, con sus propios requisitos mínimos de conexión antes de liberar un elemento de la línea de izado: consulte la sección y los planos de montaje del trabajo que tiene delante en lugar de trabajar de memoria.

Fíjese también en 1926.758(a): para los edificios metálicos de sistema, se aplica toda la Subparte R excepto 1926.755 (anclaje de columnas) y 1926.757 (viguetas de alma abierta) — de modo que un edificio metálico no es simplemente «montaje de acero con menos reglas», es un subconjunto distinto.

El resto del entramado#

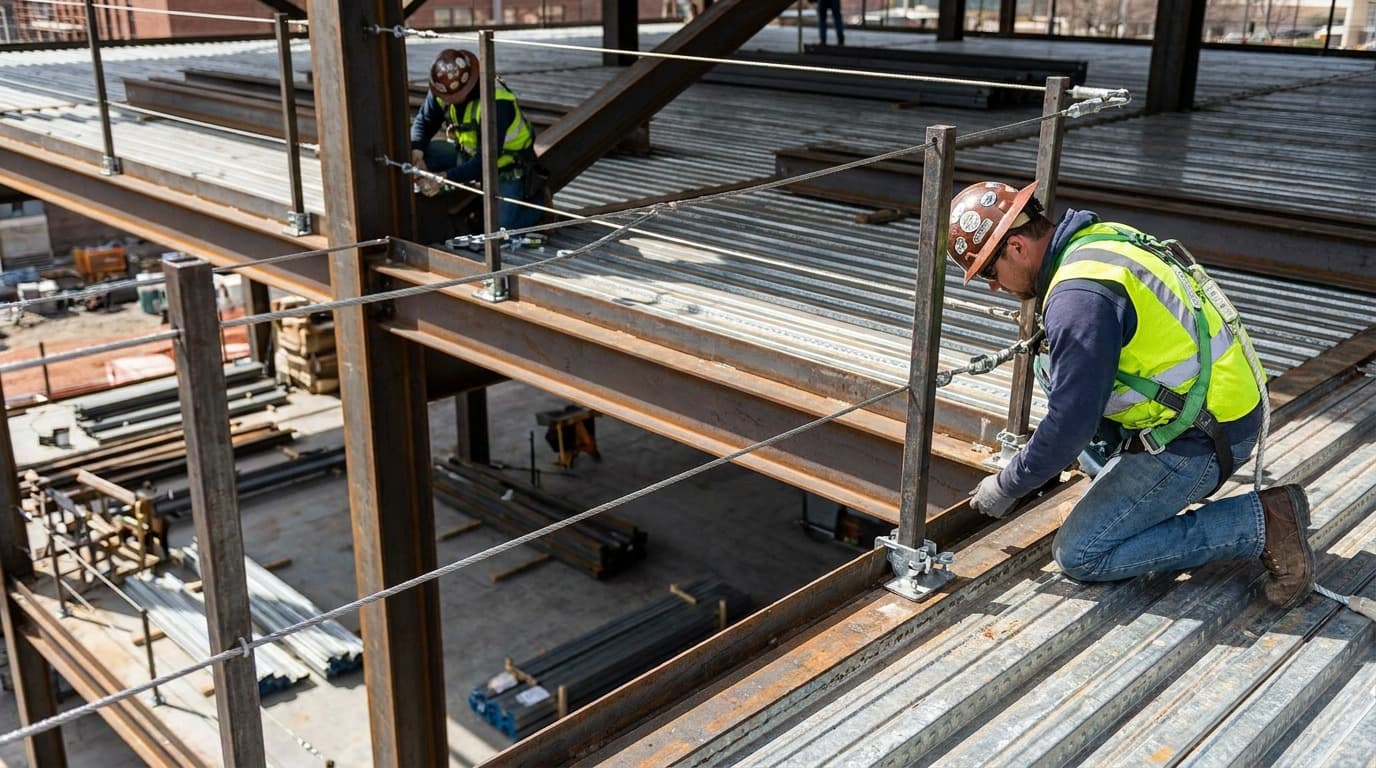

Cables perimetrales de seguridad — 1926.760(a)(2). En estructuras de varias plantas, los cables perimetrales de seguridad se instalarán en los perímetros interiores y exteriores definitivos de los forjados tan pronto como se haya instalado la chapa metálica, y deben cumplir los criterios de barandilla de 1926.502 vía el Apéndice G.

Custodia de la protección contra caídas — 1926.760(e). La protección contra caídas provista por el montador de acero permanece en la zona terminada para uso de otros oficios sólo si el contratista controlador o su representante autorizado lo acuerda — y asume las obligaciones de inspección y mantenimiento. En caso contrario se retira con el montador. Si su oficio va detrás del acero, no dé por supuesto que los cables que ve son suyos.

Viguetas de alma abierta — 1926.757. Las viguetas son los elementos que en el registro de accidentes giran y caen; el arriostramiento, los puntos terminales y la secuencia de fijación se rigen aquí.

Formación — 1926.761. La subparte exige formación por una persona cualificada, con formación especializada para conectores, empleados que trabajan en CDZ y aparejo de izado múltiple donde se usen.

El aparejo de izado múltiple —«árbol de Navidad»— se permite bajo 1926.753 sólo en condiciones definidas y con un conjunto de aparejo específico, y es una de las prácticas que el requisito de formación nombra expresamente.

Dónde está la obligación#

La Subparte R, 1926.750 a 1926.761, es la norma, y es inusualmente autocontenida: alcance, disposición de la obra, izado y aparejo, montaje estructural, anclaje de columnas, vigas y columnas, viguetas, edificios de sistema, protección contra objetos que caen, protección contra caídas y formación.

Dos disposiciones deciden quién hace qué. 1926.752(a) pone el deber de notificación por escrito en el contratista controlador antes de que pueda comenzar el montaje. 1926.760(e) pone también en él la decisión de custodia de la protección contra caídas. El montaje de acero es un oficio donde el papeleo del contratista general forma parte del sistema físico de seguridad, no es un añadido administrativo.

Alrededor: 1926.502 aporta los criterios de los sistemas de protección contra caídas a través del Apéndice G. 1926.759(a) cubre asegurar materiales y herramientas en altura. 1926.21(b)(2) cubre la instrucción. Y la Sección 5(a)(1) aplica a peligros reconocidos no tratados de otro modo.

¿Qué puede salir mal?#

Leer el umbral de 15 pies como una relajación e ignorar las condiciones estructurales que vinieron con él.

Empezar el montaje sin la notificación por escrito sobre resistencia del hormigón y modificaciones de pernos de anclaje.

Aceptar un juicio visual de que el hormigón está listo, cuando la norma exige una muestra curada en obra y un método de ensayo ASTM.

Modificar pernos de anclaje en obra sin la aprobación del ingeniero estructural de registro.

Liberar el equipo de izado antes de que la conexión pueda sostenerse sola.

Suponer que un edificio metálico de sistema sigue las mismas reglas, cuando 1926.755 y 1926.757 no le aplican.

Usar cables perimetrales dejados por el montador de acero sin saber si la custodia se transfirió realmente.

Tratar el trabajo de conector como trabajo en altura corriente, cuando tiene su propio umbral y su propia formación exigida.

¿Cómo lo gestionamos correctamente?#

Consiga la notificación por escrito antes de que nadie monte nada: resistencia del hormigón o mortero sobre muestras curadas en obra por método ASTM, y la declaración sobre pernos de anclaje.

Compruebe que cada columna tiene cuatro barras de anclaje, y que nada se reparó, sustituyó ni modificó en obra sin el ingeniero estructural de registro.

Trate la carga excéntrica de 300 libras por lo que es —el modelo que la norma tiene de una persona sobre la columna— y no añada cargas a una columna sin arriostrar.

Confirme los criterios de liberación para cada tipo de conexión en la sección y en los planos de montaje, y no libere la grúa antes de tiempo para mantener el ritmo de izados.

Establezca qué empleados son conectores y cuáles trabajan en una CDZ, y confirme que tienen la formación especializada que exige 1926.761.

Instale los cables perimetrales en cuanto esté puesta la chapa, no al final del forjado.

Resuelva por escrito la custodia de la protección contra caídas con el contratista controlador antes de que la cuadrilla de acero deje la zona.

Compruebe si el trabajo es un edificio metálico de sistema, porque cambia el subconjunto aplicable de la Subparte R.

Asegure todo lo que esté en altura —herramientas, pernos, recortes— conforme a 1926.759(a).

Antes de empezar#

• Confirme que se ha recibido la notificación por escrito de 1926.752(a) y está en obra.
• Confirme que la resistencia del hormigón o mortero se estableció con muestras curadas en obra por método ASTM.
• Confirme que ningún perno de anclaje se reparó, sustituyó ni modificó en obra sin aprobación del ingeniero.
• Confirme que cada columna tiene un mínimo de cuatro barras de anclaje.
• Confirme quiénes son hoy los conectores y que su formación está vigente.
• Confirme si hay una zona de encofrado controlado en uso y dónde están sus líneas de control.
• Confirme los criterios de liberación antes de liberar la grúa de cualquier elemento.
• Confirme de quién son los cables perimetrales una vez terminado este forjado.

Hablemos del tema#

• ¿Alguien ha visto realmente la notificación por escrito del hormigón en este trabajo?
• ¿Quién conecta hoy, y desde qué altura está protegido?
• ¿Qué sostiene la columna a la que va a subir, y cuántas barras tiene?
• Cuando este forjado esté terminado, ¿los cables perimetrales se quedan o se van?

En resumen#

Casi toda la Subparte R no trata de su arnés, sino de si aquello sobre lo que está de pie se mantendrá en pie. El umbral realmente es más alto: 1926.760(a)(1) exige protección por encima de 15 pies (4,6 m) frente al umbral de 6 pies del resto de la construcción, con los conectores protegidos frente a caídas de más de dos pisos o 30 pies (9,1 m), lo que sea menor bajo (b), y una zona de encofrado controlado que no se extienda más de 90 pies desde un borde de avance bajo (c). Ésas son las concesiones; las reglas estructurales son el precio. 1926.752(a)(1): un contratista de montaje no montará acero sin notificación por escrito de que el hormigón o el mortero ha alcanzado, sobre la base de un método de ensayo estándar ASTM apropiado de muestras curadas en obra, bien el 75 por ciento de la resistencia mínima a compresión de diseño prevista, bien resistencia suficiente para las cargas de montaje, añadiendo (a)(2) la confirmación escrita de que las reparaciones, sustituciones y modificaciones de pernos de anclaje cumplieron 1926.755(b). 1926.755(a)(1) exige que cada columna esté anclada por un mínimo de cuatro barras de anclaje, y (a)(2) que la conexión de anclaje resista una carga gravitatoria excéntrica mínima de 300 libras situada a 18 pulgadas de la cara exterior extrema de la columna — un caso de carga que describe a una persona, y por eso el preámbulo de OSHA recoge una muerte en la que una columna se desplazó de los pernos de cimentación durante la conexión, derribando al trabajador de la escalera, y afirma que los requisitos de anclaje podrían haberla evitado. Sobre la liberación del izado, 1926.758(c) exige que los pórticos rígidos tengan el 50 por ciento de sus pernos, o el número del fabricante, lo que sea mayor, instalados y apretados antes de liberar el equipo de izado — la conexión se sostiene antes de que la grúa deje de sostenerla —, y 1926.756 aplica el mismo principio al montaje estructural convencional. Tenga en cuenta que para los edificios metálicos de sistema, 1926.758(a) desaplica 1926.755 y 1926.757. Alrededor: cables perimetrales de seguridad bajo 1926.760(a)(2) instalados tan pronto como se haya instalado la chapa metálica; custodia de la protección contra caídas bajo (e), que permanece para otros oficios sólo si el contratista controlador lo acuerda; 1926.757 para viguetas de alma abierta; 1926.753 para izado y aparejo, incluido el aparejo de izado múltiple; y la formación de 1926.761, con formación especializada para conectores, trabajo en CDZ y aparejo de izado múltiple. Cuatro barras y una carga excéntrica de 300 libras son protección contra caídas; sólo que no lo parecen.

Preguntas frecuentes sobre el montaje de estructuras de acero#

¿Por qué el umbral de protección contra caídas es 15 pies y no 6?

Porque la Subparte R compensa esa altura con requisitos estructurales. 1926.760(a)(1) exige protección por encima de 15 pies (4,6 m) para empleados dedicados a una actividad de montaje de acero, frente al umbral de 6 pies que rige la mayor parte de la construcción. No es una relajación por sí sola: la subparte la empareja con reglas que impiden que el acero se mueva desde el principio —cuatro barras de anclaje por columna, un caso de carga de 300 libras excéntricas y notificación por escrito sobre la resistencia del hormigón antes de poder empezar.

¿Qué tiene que ocurrir antes de que pueda empezar el montaje de acero?

1926.752(a)(1): el contratista de montaje no montará acero sin notificación por escrito de que el hormigón de zapatas, pilas y muros, o el mortero de pilas y muros de mampostería, ha alcanzado —sobre la base de un método de ensayo estándar ASTM apropiado de muestras curadas en obra— bien el 75 por ciento de la resistencia mínima a compresión de diseño prevista, bien resistencia suficiente para las cargas de montaje. (a)(2) añade la confirmación escrita de que cualquier reparación, sustitución o modificación de pernos de anclaje cumplió 1926.755(b).

¿Cuáles son las reglas de anclaje de columnas?

1926.755(a)(1): cada columna estará anclada por un mínimo de cuatro barras de anclaje (pernos de anclaje). (a)(2): cada conexión de anclaje resistirá una carga gravitatoria excéntrica mínima de 300 libras situada a 18 pulgadas de la cara exterior extrema de la columna en cada dirección, en la parte alta del fuste. Ese caso de carga es una persona. El preámbulo de OSHA a la norma final recoge una muerte en la que una columna se desplazó de los pernos de cimentación durante la conexión, derribando al trabajador de la escalera, y dice que los requisitos de anclaje podrían haberla evitado.

¿Qué protección tienen los conectores?

Un umbral distinto y formación específica. 1926.760(b) exige que cada conector esté protegido frente a peligros de caída de más de dos pisos o 30 pies (9,1 m) por encima de un nivel inferior, lo que sea menor. Los conectores reciben y atornillan el acero mientras la grúa lo sostiene, y por eso la protección convencional es difícil durante el trabajo en sí — y por eso 1926.761 exige formación especializada para conectores, para empleados que trabajan en zonas de encofrado controlado y para el aparejo de izado múltiple.

¿Cuándo puede liberarse la grúa de un elemento?

Sólo cuando la conexión pueda sostenerse sola. La expresión más clara es 1926.758(c) para edificios metálicos de sistema: los pórticos rígidos tendrán el 50 por ciento de sus pernos, o el número especificado por el fabricante, lo que sea mayor, instalados y apretados a ambos lados del alma junto a cada ala antes de liberar el equipo de izado. El montaje estructural convencional bajo 1926.756 aplica el mismo principio: consulte la sección y los planos de montaje del trabajo concreto.

¿Se aplican las mismas reglas a un edificio metálico?

No del todo, y esto sorprende. 1926.758(a) establece que se aplican todos los requisitos de la Subparte R al montaje de edificios metálicos de sistema excepto 1926.755 (anclaje de columnas) y 1926.757 (viguetas de alma abierta). Así que un edificio metálico no es «montaje de acero con menos reglas», es un subconjunto aplicable distinto, y 1926.758(b) sigue exigiendo que cada columna estructural esté anclada por un mínimo de cuatro barras de anclaje.

¿De quién son los cables perimetrales cuando se va la cuadrilla de acero?

De quien diga el contratista controlador, por escrito. 1926.760(a)(2) exige cables perimetrales de seguridad en los perímetros interiores y exteriores definitivos de los forjados en estructuras de varias plantas tan pronto como se haya instalado la chapa metálica, cumpliendo los criterios de barandilla de 1926.502 vía el Apéndice G. 1926.760(e) dispone después que la protección contra caídas dejada por el montador permanece para otros oficios sólo si el contratista controlador o su representante autorizado lo acuerda y asume la inspección y el mantenimiento. Los oficios que van detrás no deben darlo por supuesto.
