Distancia de Caída Libre

Un trabajador puede llevar un arnés certificado, estar enganchado a un anclaje de 2.268 kg (5.000 libras) y usar un cabo que nunca ha estado fuera de especificación, y aun así morir contra el suelo. El sistema funciona exactamente como fue diseñado. Detiene la caída de manual. Solo que termina de hacerlo cuarenta y cinco centímetros por debajo del concreto. Esta Charla de Seguridad sobre Distancia de Caída Libre (Charla de Seguridad / Charla de Cuadrilla) trata de la única pregunta de protección contra caídas que no tiene nada que ver con la calidad de su equipo.

Aquí está la distinción que sostiene toda esta charla: cualquier otra regla de la Subparte M pregunta si el sistema va a resistir. La distancia de caída pregunta si el sistema tiene espacio para trabajar. Son preguntas distintas con respuestas distintas, y una cuadrilla puede aprobar la primera perfectamente mientras reprueba la segunda de forma mortal. Detener una caída no es instantáneo y no es corto. El sistema necesita una cantidad concreta de aire vacío debajo de usted para hacer su trabajo, y si ese aire no está, el equipo no falla: simplemente se queda sin distancia.

Por qué se pasa por alto la distancia de caída#

No existe un conjunto de datos nacional que aísle las muertes causadas por distancia insuficiente: se registran como caídas a nivel inferior como cualquier otra, así que desconfíe de cualquier cifra que vea citada al respecto. Pero aquí hay algo mejor que una estadística, y está a la vista en el texto de la norma.

El 29 CFR 1926.502(d)(16)(iii) contiene dos requisitos unidos por una sola palabra. Un sistema personal de detención de caídas, al detener una caída, debe estar aparejado de modo que el empleado no pueda caer libremente más de 1,80 m (6 pies) ni contactar ningún nivel inferior.

Casi todo el mundo en construcción puede citar la primera mitad. El límite de 1,80 m (6 pies) de caída libre está en todas las diapositivas de capacitación del sector. La segunda mitad — ni contactar ningún nivel inferior — es la misma frase, el mismo subpárrafo, con exactamente la misma fuerza legal, y es la mitad que se omite. Ese es todo el problema en una línea. Un cabo de 1,80 m (6 pies) en un anclaje conforme cumple por completo el requisito de caída libre y aun así viola la norma si el trabajador llega al piso. El cumplimiento nunca dependió del cabo. Siempre dependió de la distancia que hay debajo.

Hay una segunda disposición, más silenciosa, que vale la pena conocer. La Nota al 1926.502(d)(16) indica que la presunción de cumplimiento del Apéndice C aplica cuando el peso combinado de la persona y sus herramientas es menor a 140 kg (310 libras). A partir de 140 kg (310 libras), el empleador debe modificar apropiadamente los criterios y protocolos para brindar la protección adecuada a ese peso mayor, o el sistema no se considera conforme. Un trabajador más pesado con un cinturón de herramientas más cargado cae más lejos antes de detenerse — y casi nadie verifica esto.

Requisitos de OSHA sobre distancia de caída (29 CFR 1926 Subparte M)#

• Caída libre y contacto con nivel inferior — 1926.502(d)(16)(iii). El sistema debe estar aparejado de modo que el empleado no pueda caer libremente más de 1,80 m (6 pies) ni contactar ningún nivel inferior. Ambas condiciones, no una u otra.
• Distancia de desaceleración — 1926.502(d)(16)(iv). El sistema debe llevar al empleado a una detención completa y limitar la distancia máxima de desaceleración a 1,07 m (3,5 pies). Es distancia recorrida después de que termina la caída libre, y cuenta dentro de lo que usted necesita debajo.
• Resistencia del sistema — 1926.502(d)(16)(v). Suficiente para soportar el doble de la energía de impacto potencial de una caída libre de 1,80 m (6 pies), o de la caída libre que el sistema permita, lo que sea menor.
• Dispositivos retráctiles — 1926.502(d)(12) y (d)(13). Los retráctiles que limitan automáticamente la caída libre a 0,61 m (2 pies) o menos deben soportar 1.361 kg (3.000 libras); los que no la limitan a 0,61 m (2 pies), junto con los cabos de costura desgarrable y los de deformación, deben soportar 2.268 kg (5.000 libras). Ese umbral de 0,61 m (2 pies) es la razón por la que el retráctil suele ser la respuesta cuando hay poca distancia.
• Dispositivos de posicionamiento — 1926.502(e)(1). Un dispositivo de posicionamiento debe estar aparejado de modo que el empleado no pueda caer libremente más de 0,61 m (2 pies). El equipo de posicionamiento no es equipo de detención de caídas y no debe sustituirlo.
• Capacitación — 1926.503(a)(2). La capacitación debe impartirla una persona competente. El Apéndice C (d) es explícito en que debe incluir la estimación de la distancia de caída libre, incluida la determinación de la distancia de desaceleración y la distancia total de caída para evitar golpear un nivel inferior. Es decir: OSHA espera que quienes trabajan en altura sepan hacer esta aritmética, no solo su supervisor.

El Apéndice C es donde está la guía práctica:

• Párrafo (k), caída libre. El punto de amarre debe estar al nivel o por encima del punto de conexión del arnés. Amarrar a la superficie de trabajo suele producir una caída libre mayor a 1,80 m (6 pies): si se usa un cabo de 1,80 m (6 pies), la caída libre total es la distancia desde el nivel de trabajo hasta el punto de conexión del arnés más los 1,80 m (6 pies) del cabo. Unos pocos pies adicionales de caída libre aumentan significativamente la fuerza de detención, posiblemente hasta el punto de causar lesión.
• Párrafo (l), elongación y desaceleración. El estiramiento del cabo y la distancia de frenado del dispositivo deben sumarse a la distancia de caída libre para obtener la distancia total de caída. Una línea de vida larga añade su propia elongación encima. Debe mantenerse distancia suficiente entre el empleado y las obstrucciones inferiores. Además: dejar un mínimo de 3,7 m (12 pies) de línea de vida por debajo del punto de sujeción de un freno de soga, con el extremo terminado para que el dispositivo no se salga.
• Párrafo (m), obstrucciones. La ubicación del amarre debe considerar las obstrucciones en la trayectoria potencial de caída, y deben elegirse amarres que minimicen el balanceo exagerado.
• Párrafo (h)(6), líneas de vida horizontales. La flecha importa. Con 15 grados de flecha la amplificación de fuerza es de cerca de 2:1; con 5 grados es de cerca de 6:1. La flecha también se suma directamente a cuánto cae usted antes de que la línea tome la carga.

En proyectos de USACE y NAVFAC aplica el EM 385-1-1, más prescriptivo en varios puntos sobre el cálculo y la documentación de la distancia.

¿Qué puede salir mal?#

Amarrar al nivel de los pies o por debajo. El error de distancia más común, y el Apéndice C (k) lo nombra directamente. Anclar en la superficie de tránsito significa que la caída empieza con la distancia desde sus pies hasta su anillo D dorsal — alrededor de un metro y medio en la mayoría de los adultos — antes de que el cabo empiece siquiera a extenderse. Un cabo de 1,80 m (6 pies) amarrado a la altura de sus botas es una caída libre de 3,4 metros (once pies): por encima del límite legal y con mucha más fuerza de detención de la que el sistema fue ensayado a soportar.

Usar un cabo absorbedor de 1,80 m (6 pies) a poca altura. Esta es la fatalidad clásica. En un entrepiso, una estructura metálica baja, la caja de un camión o una losa de segundo piso, el trabajador está lo bastante alto para requerir protección contra caídas y no lo bastante alto para que un cabo de 1,80 m (6 pies) funcione. El equipo cumple. La geometría no.

Contar solo el cabo. La caída libre es uno de al menos cuatro números. La distancia de desaceleración (hasta 1,07 m (3,5 pies) según (d)(16)(iv)), el estiramiento del arnés y la distancia desde su anillo D hasta sus pies están todos por debajo de la caída libre en el total. El Apéndice C (l) exige sumarlos, no elegir entre ellos.

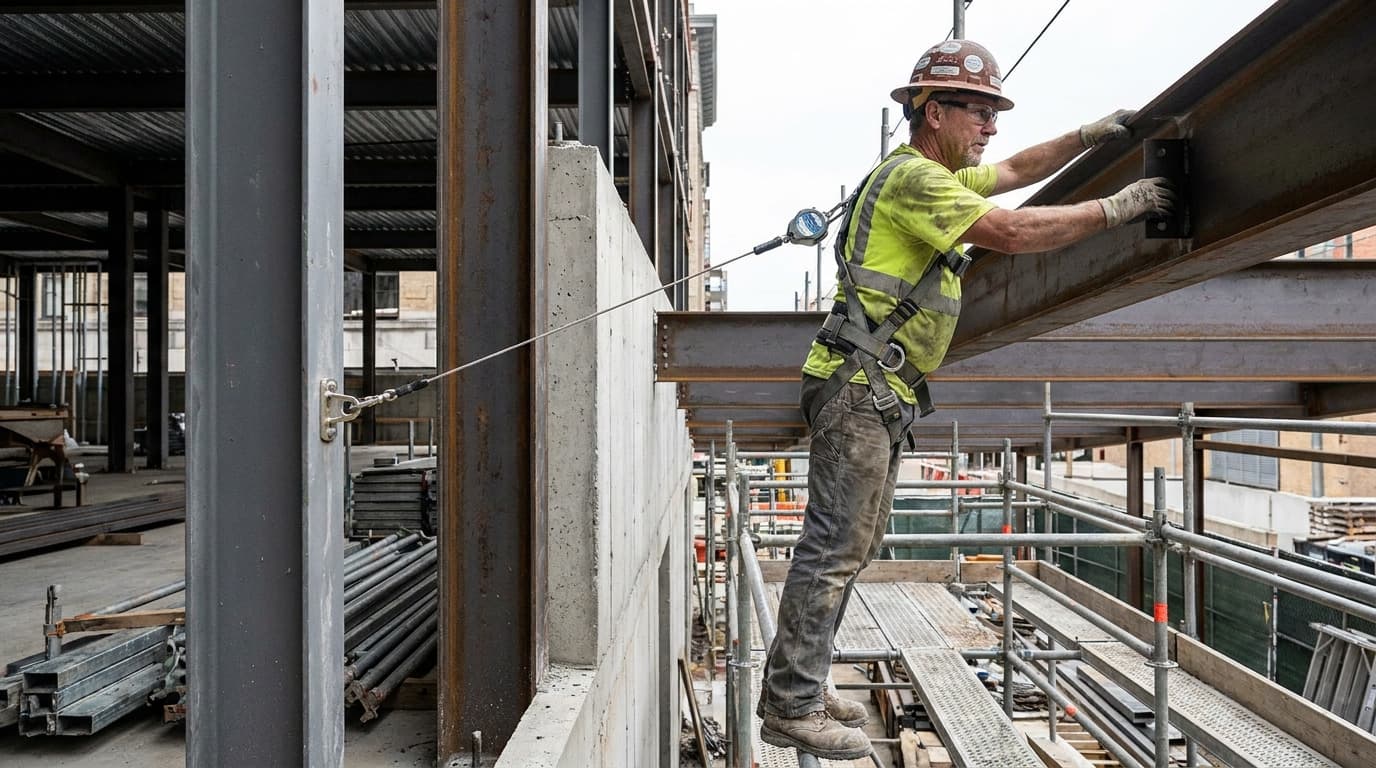

Efecto péndulo. La distancia casi siempre se mide en línea recta hacia abajo. Si usted trabaja desplazado lateralmente respecto del anclaje, no cae recto: describe un arco. Ese arco puede llevarlo contra un muro, una columna o un andamio a gran velocidad, y el punto más bajo del balanceo está más abajo que el punto directamente bajo el anclaje. Todo lo que está en el arco está en su trayectoria de caída.

Flecha de la línea de vida horizontal. Una línea de vida horizontal no es una viga rígida. Bajo carga se deflecta, y esa deflexión es distancia de caída añadida antes de que el sistema empiece a detener nada.

Retráctiles usados por debajo del anillo D. Los retráctiles limitan la caída libre porque bloquean rápido, pero un retráctil estándar anclado por debajo del nivel del hombro permite que se genere holgura, puede no bloquear como se diseñó y expone la línea a un borde filoso en el trayecto. Solo los dispositivos específicamente certificados para uso a nivel de pie o en borde de losa pueden anclarse así.

Frenos de soga con poca línea debajo. El Apéndice C (l) pide al menos 3,7 m (12 pies) de línea de vida por debajo del punto de sujeción del freno, con el extremo terminado. Sin eso, el trabajador puede pasarse del extremo de la línea y el freno simplemente se sale.

Absorbedores activados y equipos desconocidos. Un absorbedor parcialmente activado ya gastó parte de su distancia de frenado. Un equipo con etiquetas ilegibles no puede tener asignada una distancia de desaceleración — así que su distancia de caída no puede calcularse.

Peso combinado por encima de 140 kg (310 libras). Trabajador más herramientas más cinturón. Pasado ese umbral, la presunción del Apéndice C deja de aplicar y los números deben rehacerse para la carga real.

Y la falla que está debajo de todas: nadie midió. La distancia bajo el trabajo se estimó a ojo, desde arriba, por alguien que no iba a ser quien quedara colgando en ella.

¿Cómo garantizamos la distancia de caída?#

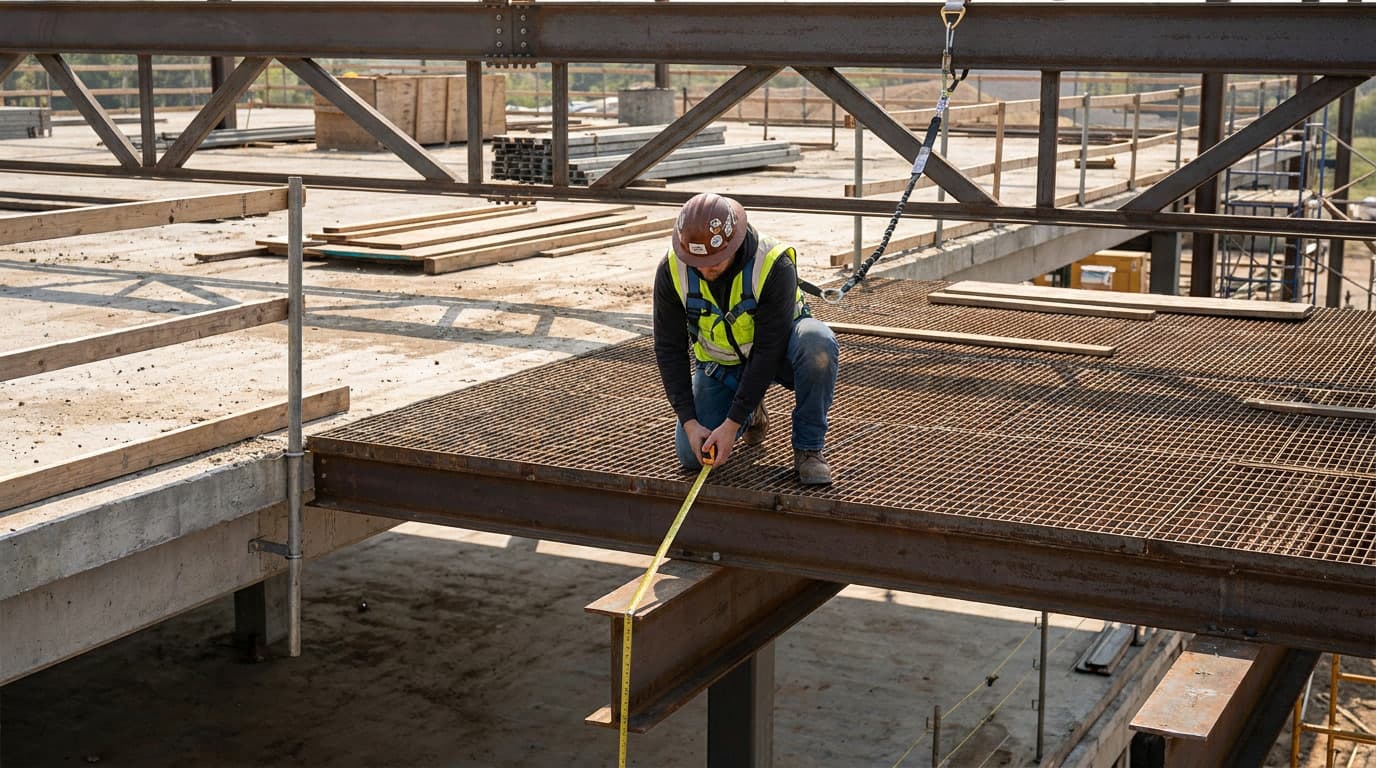

Mida la caída. No la estime. La distancia total de caída es aritmética, y la aritmética necesita un número real debajo. Mida desde la superficie de trabajo hasta la obstrucción más cercana por debajo — no hasta el suelo, sino hasta lo primero que usted golpearía.

Sume todos los componentes, en este orden. El Apéndice C (l) exige la suma, y se ve así:

1. Distancia de caída libre — según la posición del anclaje y la longitud del conector. Limitada a 1,80 m (6 pies) por (d)(16)(iii), y menor si el anclaje está por encima.
2. Distancia de desaceleración — limitada a 1,07 m (3,5 pies) por (d)(16)(iv), pero lea la cifra real en la etiqueta de su equipo.
3. Estiramiento del arnés — el anillo D sube y la cinta se alarga durante la detención. Cifra del fabricante.
4. Altura desde su anillo D dorsal hasta sus pies — su propio cuerpo, alrededor de metro y medio en la mayoría de los adultos, y vale la pena medirlo de verdad con la cuadrilla.
5. Un margen de seguridad — aire libre entre sus botas y la obstrucción, para que la detención termine por encima y no contra ella.

Tome los valores de su equipo, no de una regla de memoria. Para una configuración común — cabo absorbedor de 1,80 m (6 pies), anclaje a la altura del anillo D, trabajador de estatura media — el total ronda los cinco metros y medio (dieciocho pies). Esa cifra es una ilustración, no una norma. No está en la regulación, cambia con cada componente que usted sustituya, y publicarla como universal es exactamente como la gente termina con la respuesta equivocada. Dos de los cinco números anteriores los fija OSHA; el resto sale de la etiqueta del equipo que tiene en la mano.

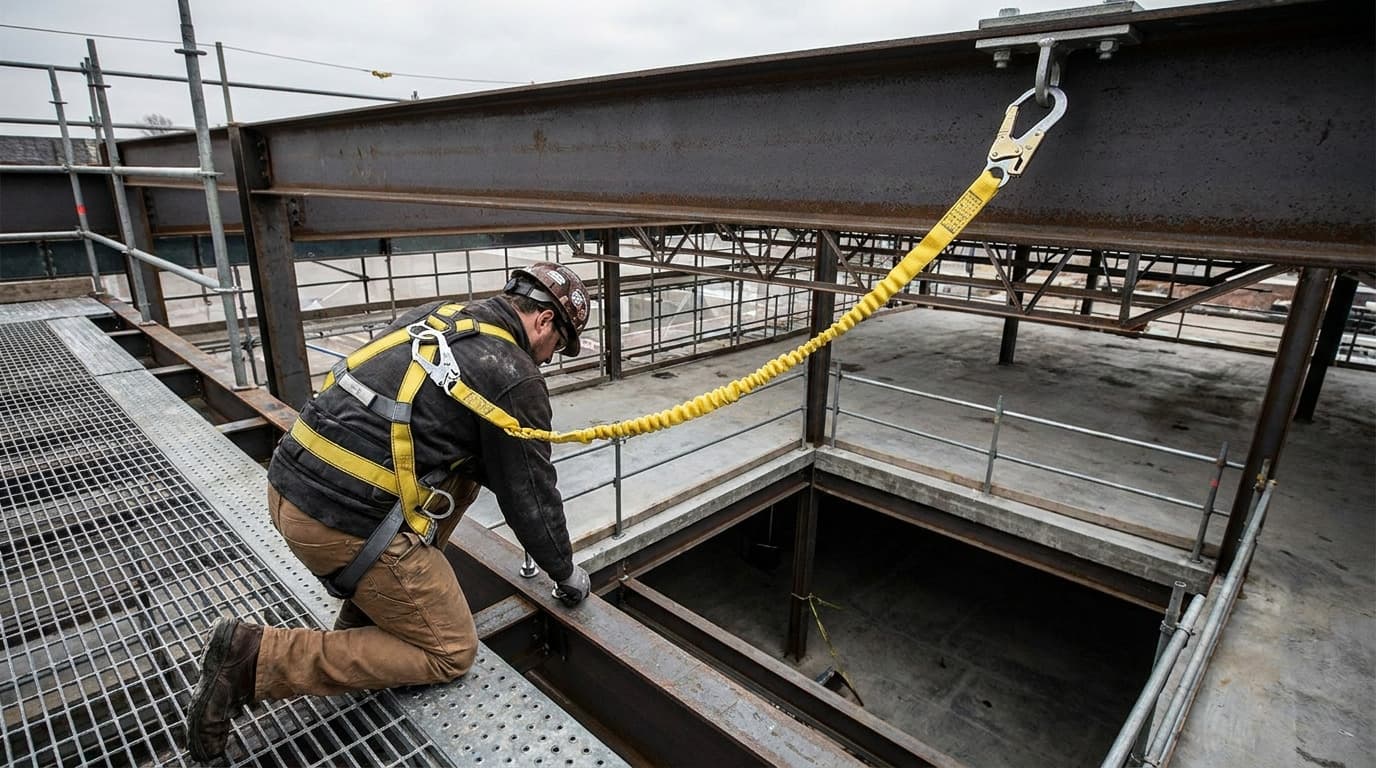

Amarre por encima siempre que pueda. El Apéndice C (k) indica que el amarre debe estar al nivel o por encima del punto de conexión del arnés. Cada pie que suba el anclaje es un pie de caída libre eliminado del total, y la caída libre es el componente que más dispara la fuerza de detención.

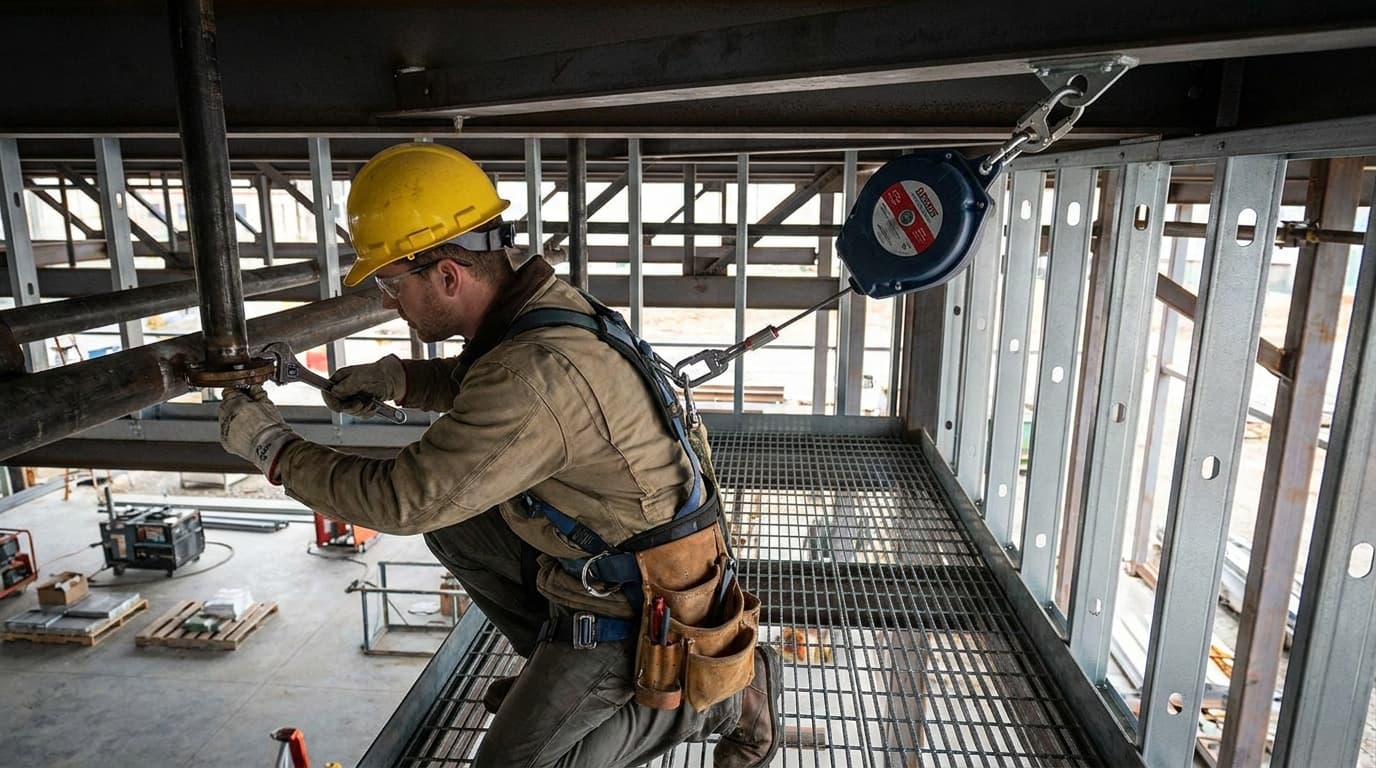

Use un retráctil cuando haya poca distancia. Un retráctil que limita la caída libre a 0,61 m (2 pies) o menos según (d)(12) elimina casi todo el componente de caída libre. Por debajo de unos cuatro metros y medio (quince pies), un cabo de 1,80 m (6 pies) normalmente no puede funcionar y la respuesta honesta es otro equipo — o una baranda en lugar de detención de caídas.

Revise el péndulo antes de engancharse. Mire dónde está el anclaje respecto de dónde va a trabajar. Trabaje tan cerca de la vertical del anclaje como la tarea permita, y recorra con la vista todo el arco: qué hay en él y cuán abajo llega el punto más bajo del balanceo.

Considere la flecha de la línea de vida horizontal. Pida la cifra de deflexión a la persona calificada que diseñó el sistema y súmela. No suponga que la línea es un riel recto.

Rehaga los números cuando cambie cualquier cosa. Otro cabo, un anclaje más bajo, una losa que se retira abajo, un cambio de posición de trabajo. La distancia de caída no es una propiedad del equipo; es una propiedad del equipo más este lugar específico, y caduca en el momento en que cambia cualquiera de los dos.

Pregunte también qué pasa después de la detención. Un sistema con distancia adecuada deja al trabajador suspendido. Según el 1926.502(d)(20) el empleador debe proveer rescate rápido o asegurar el autorrescate, y ese plan tiene que existir antes de la caída, no después.

Antes de empezar#

• Mida la distancia real desde su superficie de trabajo hasta la obstrucción más cercana por debajo.
• Identifique su anclaje y confirme que está al nivel o por encima de su anillo D dorsal.
• Lea la distancia de desaceleración y el estiramiento del arnés en las etiquetas de su propio equipo.
• Sume caída libre, distancia de desaceleración, estiramiento del arnés, su altura de anillo D a pies y un margen de seguridad.
• Compare ese total con la distancia que midió — y si no cabe, deténgase y cambie el sistema.
• Recorra el arco del péndulo: ¿cuánto se desplazará lateralmente y qué hay en la trayectoria?
• Si hay línea de vida horizontal, pida la cifra de flecha a la persona calificada que la diseñó.
• Confirme que un freno de soga, si se usa, tiene al menos 3,7 m (12 pies) de línea debajo y el extremo terminado.
• Confirme que el peso combinado de trabajador y herramientas es menor a 140 kg (310 libras), o que el sistema fue reevaluado.
• Confirme que el plan de rescate existe y que alguien puede ejecutarlo ahora mismo.

Para conversar#

• ¿Qué distancia hay desde donde está parado hasta lo primero que golpearía? No hasta el suelo: hasta lo primero. ¿Alguien lo midió hoy?
• Su anclaje está allá y usted va a trabajar acá. Dibuje el arco por el que se balancearía. ¿Qué hay en él?
• Si su cabo es de seis pies, ¿dónde queda usted después de la desaceleración y el estiramiento del arnés, y tiene espacio la losa de abajo para eso?

En resumen#

El 29 CFR 1926.502(d)(16)(iii) dice que un sistema de detención debe estar aparejado de modo que el trabajador no pueda caer libremente más de 1,80 m (6 pies) ni contactar ningún nivel inferior, y la segunda mitad de esa frase es la que mata gente. Detener una caída consume distancia: caída libre, luego hasta 1,07 m (3,5 pies) de desaceleración, luego estiramiento del arnés, luego el largo de su propio cuerpo bajo el anillo D. El Apéndice C exige sumar esos valores usando las cifras de su equipo específico, no una regla recordada. Mida la caída, amarre por encima, cambie a retráctil cuando haya poca distancia, recorra el arco del péndulo antes de engancharse, y trate cualquier cambio de anclaje, equipo o posición de trabajo como razón para rehacer los números.

Preguntas frecuentes sobre la distancia de caída#

¿Qué es la distancia de caída?

Es la distancia vertical necesaria por debajo de un trabajador para que un sistema personal de detención de caídas frene la caída antes de que el trabajador contacte un nivel inferior. La exige el 29 CFR 1926.502(d)(16)(iii), que establece que el sistema debe estar aparejado de modo que el empleado no pueda caer libremente más de 1,80 m (6 pies) ni contactar ningún nivel inferior. Es una propiedad del equipo combinado con el lugar específico, no del equipo por sí solo.

¿Cómo se calcula la distancia de caída?

Sumando los componentes, como exige el Apéndice C de la Subparte M, párrafo (l): distancia de caída libre, más distancia de desaceleración, más estiramiento del arnés y elongación del cabo, más la distancia desde su anillo D dorsal hasta sus pies, más un margen de seguridad. OSHA fija dos valores — caída libre en 1,80 m (6 pies) según (d)(16)(iii) y desaceleración en 1,07 m (3,5 pies) según (d)(16)(iv). El resto debe salir de las instrucciones del fabricante del equipo específico que usted lleva puesto.

¿Cuál es la distancia máxima de desaceleración permitida?

1,07 m (3,5 pies), según el 29 CFR 1926.502(d)(16)(iv). El sistema debe llevar al empleado a una detención completa dentro de esa distancia. Se mide después de que termina la caída libre y cuenta dentro de la distancia total que usted necesita debajo.

¿Puedo usar un cabo de 1,80 m (6 pies) a cualquier altura?

No. Un cabo absorbedor de 1,80 m (6 pies) necesita una distancia considerable debajo del trabajador, y en entrepisos, estructura metálica baja y losas de segundo piso muchas veces no la hay. El cabo puede cumplir por completo y aun así dejar al trabajador contactando el nivel inferior, lo que viola el 1926.502(d)(16)(iii). Donde hay poca distancia, la respuesta correcta es un retráctil que limite la caída libre a 0,61 m (2 pies) o menos según el 1926.502(d)(12) — o una baranda en lugar de detención de caídas.

¿Qué es el efecto péndulo?

Es lo que ocurre cuando un trabajador está desplazado lateralmente del anclaje y cae: en vez de bajar recto, describe un arco que puede llevarlo contra muros, columnas o estructura a gran velocidad. El punto más bajo de ese arco también está por debajo del punto directamente bajo el anclaje, así que consume distancia. El Apéndice C, párrafo (m), indica que la ubicación del amarre debe considerar las obstrucciones en la trayectoria potencial de caída y minimizar el balanceo exagerado.

¿Por qué el anclaje debe estar por encima?

Porque la posición del anclaje determina la caída libre. El Apéndice C, párrafo (k), establece que el amarre debe estar al nivel o por encima del punto de conexión del arnés, y advierte que amarrar a la superficie de trabajo suele producir una caída libre mayor a 1,80 m (6 pies): con un cabo de 1,80 m (6 pies), la caída libre total pasa a ser la distancia desde el nivel de trabajo hasta el punto de conexión del arnés más la longitud del cabo. Más caída libre significa más distancia total necesaria y mayor fuerza de detención sobre el cuerpo.

¿El peso del trabajador afecta la distancia de caída?

Sí. La Nota al 1926.502(d)(16) establece que la presunción de cumplimiento del Apéndice C aplica cuando el peso combinado de persona y herramientas es menor a 140 kg (310 libras). A partir de 140 kg (310 libras), el empleador debe modificar los criterios y protocolos para brindar la protección adecuada a ese peso mayor, o el sistema no se considera conforme. Las cargas más pesadas recorren más distancia antes de detenerse.

Descargue el PDF de la charla sobre distancia de caída#

Obtenga esta charla de seguridad sobre distancia de caída en PDF listo para imprimir, disponible en inglés, español, portugués y turco. Imprímala, entréguela a la cuadrilla y recoja las firmas en la hoja de asistencia incluida.
