Plataforma Elevadora de Brazo

Una plataforma de brazo y una plataforma de tijera parecen dos versiones de la misma idea — ambas elevan a un trabajador a altura en una máquina — pero se comportan de forma tan distinta que OSHA las regula bajo normas completamente separadas, y la diferencia es todo el punto de esta charla. Una plataforma de tijera sube y baja en línea recta sobre su propia base, y por eso la ley la trata como un andamio móvil. Una plataforma de brazo hace algo que una tijera no puede: te coloca en una canasta en el extremo de un brazo largo que se extiende hacia arriba y hacia afuera, lejos de la base de la máquina. Ese alcance es lo que hace útil a la plataforma de brazo, y es también lo que la hace una máquina fundamentalmente más peligrosa para estar dentro. Esta Charla de Seguridad sobre Plataforma Elevadora de Brazo (Charla de Seguridad / Charla de Cuadrilla) trata de por qué las protecciones que bastan en una plataforma de tijera no bastan aquí.

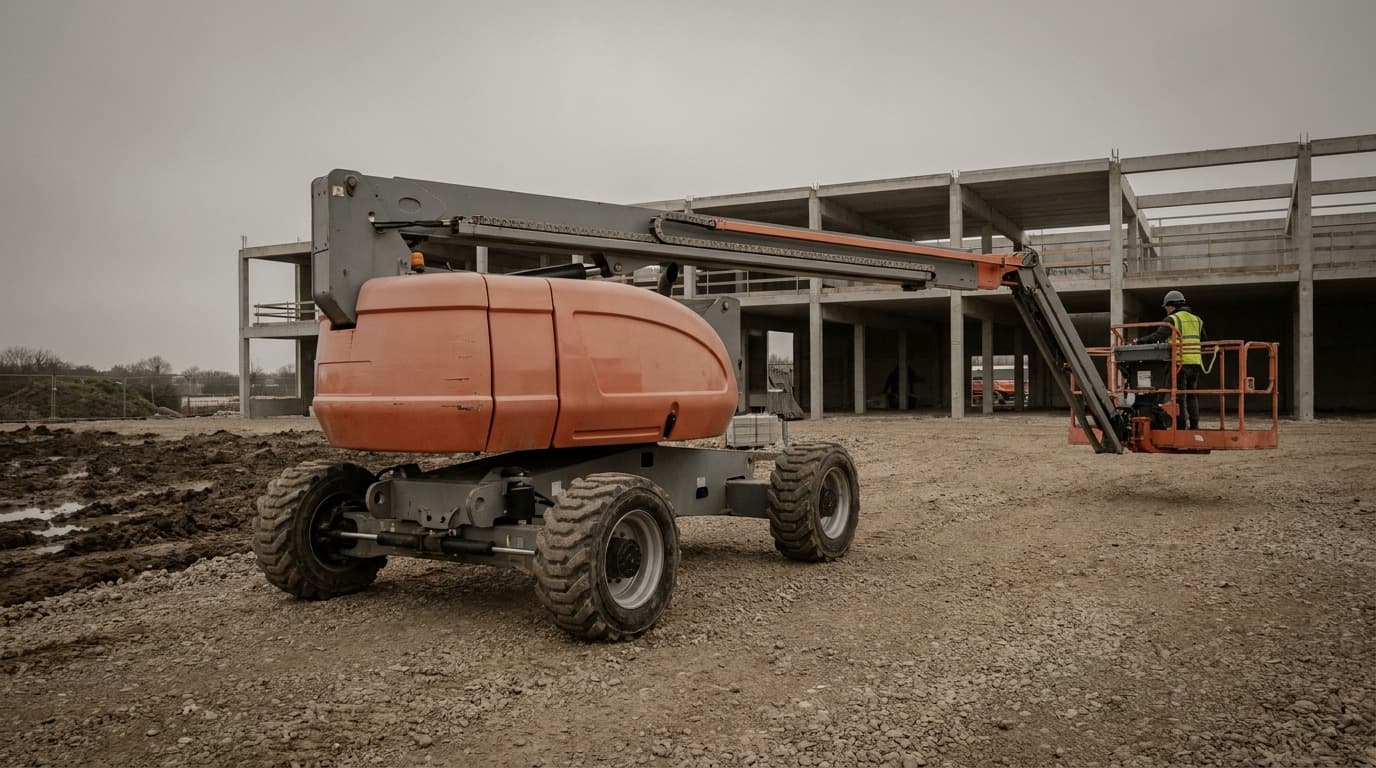

Aquí está la distinción que sostiene toda esta charla: una plataforma de tijera solo sube en línea recta sobre su propia base, pero una plataforma de brazo te lleva hacia afuera en el extremo de un brazo largo — lejos de la base, donde la máquina puede volcarse hacia un lado sobre el que no está apoyada, y el brazo puede sacudirse o girar con fuerza suficiente para lanzarte fuera de la canasta, y por eso las barandillas que bastan en una tijera no bastan aquí, y estás amarrado todo el tiempo. Cuando tu plataforma está directamente sobre la base, tu peso queda dentro de la huella de la máquina y las barandillas bastan para impedir que pases por encima del borde por descuido. Pero cuando estás allá afuera en el extremo de un brazo, tu peso está en una palanca lejos de la base, la estabilidad de la máquina depende de hacia dónde apunta ese brazo, y cada movimiento del brazo — un arranque, una parada, un giro, un rebote sobre terreno irregular — puede inclinar la canasta bruscamente. En una plataforma de brazo el peligro no es pasar por encima de la baranda; es ser lanzado por encima de ella, o con ella. Esa única diferencia comanda todas las reglas que siguen.

Dónde está el límite de esta charla#

Esta charla tiene parientes cercanos, y mantenerlos distintos importa. La charla de plataforma de tijera es dueña de la tijera — la plataforma solo vertical, tratada como andamio, donde barandillas intactas satisfacen las reglas de protección contra caídas. La charla de rescate en plataforma de tijera es dueña de bajar a un trabajador atrapado en una. Esta charla es dueña de la plataforma de brazo específicamente: el brazo telescópico o articulado, el recogedor de cerezas, el camión canasta — las máquinas que OSHA clasifica como plataformas aéreas, donde el brazo alcanza fuera de la base y cambia todo sobre volcadura, eyección y amarre. Donde la máquina sube en línea recta y se trata como andamio, esa es la charla de la tijera; donde la máquina alcanza hacia afuera en un brazo y se trata como plataforma aérea, esa es esta. Las dos no son intercambiables, y aplicar el razonamiento de tijera a una plataforma de brazo es uno de los errores más comunes y peligrosos en una obra.

Por qué te amarras todo el tiempo#

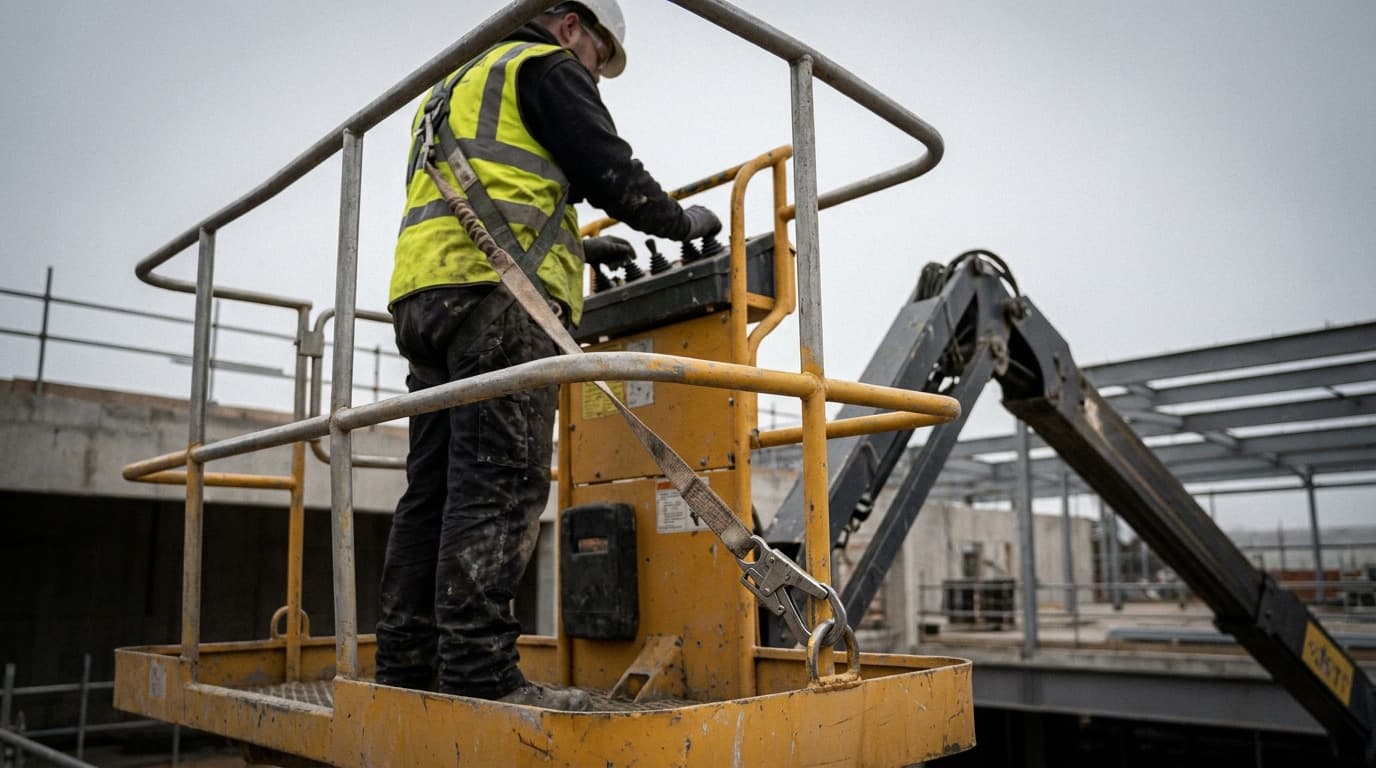

La regla más importante en una plataforma de brazo, y la ruptura más nítida con la tijera, es el amarre. En una plataforma aérea debe usarse un arnés de cuerpo y una eslinga sujeta al brazo o la canasta siempre que estés trabajando de ella — y esto aplica a toda altura, sin excepción para barandillas y sin excepción para estar cerca del suelo. Pero la razón no es lo que la mayoría supone. El amarre en una plataforma de brazo no es principalmente un sistema de detención de caídas para atraparte después de que caes; su propósito es impedir que seas sacudido o catapultado fuera de la canasta cuando el brazo hace un movimiento brusco, o que seas lanzado hacia afuera si inclinas tu centro de gravedad por encima de la baranda. Eso cambia a qué te enganchas y cómo. Enganchas una eslinga corta al punto de anclaje del fabricante dentro de la canasta, para que si el brazo se sacude quedes retenido en la canasta, no colgando debajo de ella en una eslinga de seis metros donde todavía podrías ser lanzado. Es una restricción, manteniéndote donde perteneces, más que una red que te atrapa después de que ocurrió lo peor.

Qué nunca cuenta como punto de anclaje#

Como el amarre es a la máquina, una regla es absoluta: nunca te amarras a nada fuera de la plataforma. La norma prohíbe específicamente sujetar tu eslinga a un poste, estructura o pieza de equipo adyacente mientras trabajas de una plataforma aérea. Se siente intuitivo que engancharte a una viga de acero sólida a tu lado sería más seguro que engancharte a la canasta en la que estás parado — pero es exactamente al revés. Si la plataforma se mueve o se desplaza y estás anclado a algo fuera de ella, puedes ser jalado fuera de la canasta, o el movimiento puede torcerte contra un punto fijo. La canasta está diseñada con un anclaje dimensionado para esa plataforma, y ese anclaje se mueve contigo conforme la máquina se mueve. La regla a llevar es simple: el único lugar adonde va tu eslinga es el punto de anclaje del fabricante en la canasta — nunca el edificio, nunca el andamio, nunca el poste al lado del cual por casualidad estás trabajando.

Las tres formas en que una plataforma de brazo mata#

Las plataformas aéreas están involucradas en un número significativo de muertes en la construcción cada año, y se agrupan en tres modos que todos se remontan al alcance del brazo. La primera es la volcadura: como tu peso está allá afuera en una palanca, la estabilidad de la máquina depende enteramente de la superficie sobre la que está y de la posición del brazo. Suelo blando, un hoyo o pendiente, un estabilizador sin colocar, exceder los límites de carga del brazo y la canasta, o sobrealcanzar pueden poner el centro de gravedad fuera de la base y volcar la máquina entera. La segunda es la eyección: el movimiento del brazo, un rebote sobre terreno irregular o una parada súbita pueden lanzar a un trabajador sin amarre fuera de la canasta por completo — el peligro que la eslinga de restricción existe para prevenir. La tercera es la electrocución: un brazo es un brazo conductor largo que los trabajadores rutinariamente maniobran cerca de líneas eléctricas aéreas, y el contacto, o incluso la aproximación cercana, puede energizar la máquina entera. Cada una de estas es una consecuencia de la misma cosa que hace útil a la plataforma de brazo — que alcanza hacia afuera y hacia arriba, a posiciones adonde una tijera no puede ir.

Montar y operar para que no se vuelque#

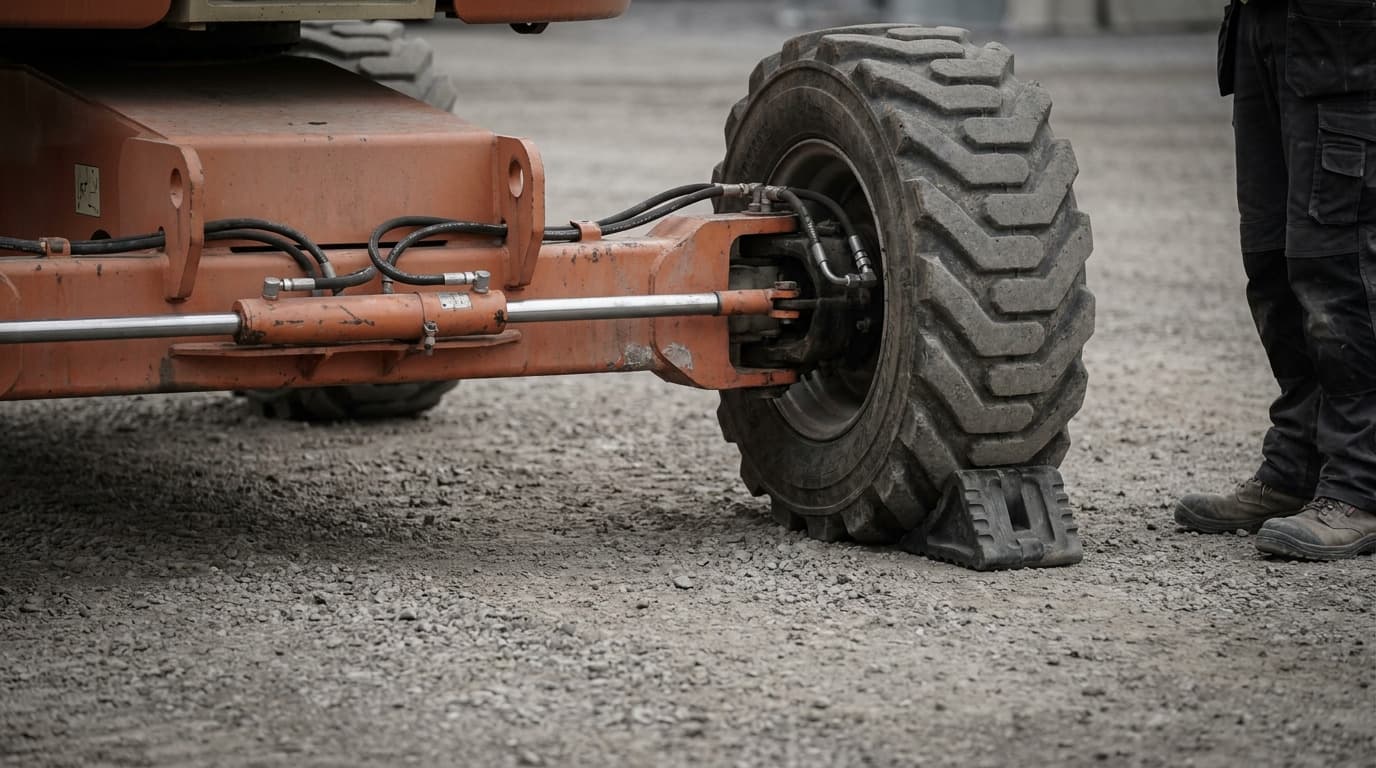

Controlar la volcadura es principalmente sobre el montaje y la disciplina de operación. La máquina va sobre suelo firme y nivelado, dimensionado para sostenerla; donde el suelo es blando o desigual usas los estabilizadores, colocados sobre tablones o una superficie sólida, y accionas los frenos. En cualquier pendiente calzas las ruedas si pueden instalarse con seguridad. Respetas la tabla de carga — el brazo y la canasta tienen límites de carga del fabricante que consideran tanto el peso como cuánto está extendido el brazo, y esos límites no deben excederse. No mueves la plataforma con el brazo elevado y alguien en la canasta a menos que la máquina esté específicamente diseñada para eso. Y no usas la canasta como una grúa, no arrastras la máquina de lado con el brazo, ni te estiras más allá de la plataforma para extender tu trabajo — cada una de esas cosas pone tu centro de gravedad o el de la máquina donde no debe estar. El operador tiene que estar capacitado y, bajo las normas de consenso actuales, familiarizado con el tipo y modelo específicos de plataforma, porque los controles y el envolvente de estabilidad difieren de una máquina a otra.

Dónde está la obligación#

Las plataformas de brazo se gobiernan por la norma de plataformas aéreas de OSHA, la 1926.453, que aplica al equipo definido como plataformas aéreas en la ANSI A92.2 — plataformas de brazo telescópico y articulado, escaleras aéreas y torres verticales — y, de forma importante, no aplica a las plataformas de tijera, que son andamios. Las reglas operativas centrales viven en la 1926.453(b)(2): un cinturón o arnés con una eslinga sujeta al brazo o la canasta al trabajar de la plataforma (b)(2)(v); la prohibición de amarrarse a un poste, estructura o equipo adyacente (b)(2)(iii); el requisito de no exceder los límites de carga del fabricante del brazo y la canasta; frenos accionados, estabilizadores sobre tablones, calzas en pendientes; y no mover la plataforma con el brazo elevado y ocupada a menos que esté diseñada para eso. Una nota a la norma aclara que desde 1998 un cinturón de cuerpo no es aceptable como detención de caídas, aunque sigue siendo aceptable en un sistema de restricción o amarre. La capacitación se exige bajo la 1926.454, y la suite ANSI A92 actual (incluyendo A92.22 y A92.24) gobierna la familiarización del operador con cada MEWP. Donde una línea eléctrica aérea está cerca, aplican distancias mínimas de aproximación y la plataforma se trata como un objeto conductor. Donde el manual del fabricante o una regla de la obra fija un requisito específico, ese requisito gobierna.

¿Qué puede salir mal?#

• Un trabajador en una plataforma de brazo no está amarrado y es sacudido fuera de la canasta por un movimiento brusco del brazo.
• Alguien engancha una eslinga de detención de caídas de seis metros en vez de una eslinga corta de restricción y aun así es lanzado.
• Un trabajador se amarra a una viga de acero adyacente y es jalado de la canasta cuando la plataforma se mueve.
• El brazo se maniobra cerca de una línea eléctrica aérea y la máquina es energizada al contacto.
• La plataforma se monta sobre suelo blando o inclinado sin estabilizadores y se vuelca.
• El límite de carga del brazo y la canasta se excede y la máquina se vuelve inestable.
• La plataforma se conduce con el brazo elevado y ocupada, y se vuelca.
• Hábitos de plataforma de tijera se llevan a una de brazo, así que nadie se amarra.

¿Cómo lo gestionamos correctamente?#

• Amárrate todo el tiempo en una plataforma de brazo — toda altura, sin excepción para barandillas.
• Usa una eslinga corta de restricción al anclaje de la canasta, no una eslinga de detención de seis metros.
• Nunca te ancles a nada fuera de la plataforma — ni un poste, estructura o el edificio.
• Mantén el brazo bien lejos de líneas eléctricas aéreas — trata la máquina como conductora.
• Monta sobre suelo firme y nivelado, usa estabilizadores sobre tablones, acciona frenos, calza en pendientes.
• Respeta la tabla de carga — nunca excedas los límites del brazo y la canasta ni sobrealcances.
• No te desplaces con el brazo elevado y ocupada a menos que la máquina esté hecha para eso.
• Asegúrate de que el operador esté capacitado y familiarizado con este tipo y modelo específicos.

Antes de empezar#

• Confirme que la plataforma es de brazo y que todos saben que las reglas de amarre difieren de una tijera.
• Confirme que tiene un arnés y una eslinga corta de restricción para el punto de anclaje de la canasta.
• Confirme que el suelo es firme y nivelado, o que los estabilizadores están sobre tablones.
• Confirme que ha verificado las líneas eléctricas aéreas y conoce la distancia mínima de aproximación.
• Confirme la tabla de carga y que su trabajo planeado queda dentro de ella.
• Confirme que el operador está capacitado y familiarizado con esta máquina específica.
• Confirme que la inspección previa al uso se hizo y todos los controles y dispositivos de seguridad funcionan.
• Confirme que nadie planea amarrarse a nada fuera de la canasta.

Hablemos del tema#

• ¿Todos aquí saben por qué una plataforma de brazo necesita amarre cuando una tijera con barandas puede no necesitarlo?
• ¿Estamos usando eslingas cortas de restricción a la canasta, o alguien agarró una eslinga de detención de seis metros?
• ¿Dónde están las líneas aéreas alrededor de este trabajo, y qué tan cerca podría llegar el brazo?
• ¿El suelo bajo esta plataforma es lo bastante sólido, y los estabilizadores y calzas están donde deberían?

En resumen#

Una plataforma de tijera solo sube en línea recta sobre su propia base, pero una plataforma de brazo te lleva hacia afuera en el extremo de un brazo largo — lejos de la base, donde la máquina puede volcarse hacia un lado sobre el que no está apoyada, y el brazo puede sacudirse o girar con fuerza suficiente para lanzarte fuera de la canasta, y por eso las barandillas que bastan en una tijera no bastan aquí, y estás amarrado todo el tiempo. Ese alcance es por qué OSHA regula las plataformas de brazo como plataformas aéreas bajo la 1926.453 y las tijeras como andamios, y por qué el amarre es obligatorio a toda altura. Pero el amarre hace un trabajo diferente de la detención de caídas: es restricción para impedir que seas catapultado hacia afuera, y por eso es una eslinga corta al propio anclaje de la canasta — nunca una eslinga de detención de seis metros, y nunca enganchada a un poste o estructura adyacente. Las tres formas en que una plataforma de brazo mata — volcadura, eyección y electrocución — todas vienen del mismo alcance del brazo, así que los controles son suelo firme y nivelado y estabilizadores, respetar la tabla de carga, mantenerse lejos de líneas eléctricas aéreas, y no desplazarse elevada y ocupada. Todo ello vive en la 1926.453 y la suite ANSI A92, con capacitación bajo la 1926.454. La pregunta a llevar es la que la tijera nunca te obliga a hacer: ¿estoy allá afuera, más allá de la base, en un brazo que puede lanzarme — y estoy amarrado a esta canasta, todo el tiempo, sin importar qué tan bajo esté?

Preguntas frecuentes sobre seguridad con plataforma elevadora de brazo#

¿En qué se diferencia una plataforma de brazo de una de tijera?

Una plataforma de tijera te eleva en línea recta sobre su propia base, así que tu peso queda dentro de la huella de la máquina; OSHA la clasifica como andamio móvil, y barandillas intactas satisfacen las reglas de protección contra caídas. Una plataforma de brazo te lleva en una canasta en el extremo de un brazo telescópico o articulado que alcanza hacia arriba y hacia afuera, lejos de la base. Ese alcance es toda la diferencia: tu peso termina en una palanca lejos de la base, la estabilidad de la máquina depende de hacia dónde apunta el brazo, y el movimiento del brazo puede inclinarte o lanzarte. Por esto, OSHA regula las plataformas de brazo bajo una norma completamente separada, la norma de plataformas aéreas 1926.453, y exige que estés amarrado todo el tiempo. Tratar una plataforma de brazo como una de tijera — suponer que las barandillas bastan y saltarse el amarre — es uno de los errores más peligrosos en una obra, porque las dos máquinas fallan de formas completamente distintas.

¿Realmente tengo que amarrarme en una plataforma de brazo incluso cerca del suelo?

Sí. En una plataforma aérea el requisito de usar un arnés y sujetar una eslinga al brazo o la canasta aplica siempre que estés trabajando de la plataforma, sin umbral de altura — aplica incluso al nivel del suelo. Esto sorprende a la gente, porque en la mayoría de los otros equipos la protección contra caídas entra solo por encima de cierta altura. La razón es que el amarre en una plataforma de brazo no está ahí principalmente para detener una caída de altura; está ahí para impedir que seas sacudido o lanzado fuera de la canasta cuando el brazo hace un movimiento brusco, y el brazo puede lanzarte tan fácilmente a dos metros del suelo como a doce. Así que la altura no importa — lo que importa es que estás en una canasta en un brazo en movimiento. La regla es simplemente estar amarrado siempre que estés trabajando de la plataforma, punto.

¿Por qué una eslinga corta de restricción en vez de una eslinga de detención normal?

Porque el peligro es ser lanzado fuera de la canasta, no caer de ella, y las dos necesitan equipos diferentes. Una eslinga de detención de caídas estándar de seis metros está diseñada para dejarte caer una distancia corta y luego detener la caída — pero en una plataforma de brazo, seis metros de holgura bastan para que un movimiento brusco del brazo te lance fuera de la canasta por completo, dejándote colgando debajo de la plataforma o golpeando la estructura. Una eslinga corta de restricción, enganchada al punto de anclaje del fabricante en la canasta, te mantiene dentro de la canasta en primer lugar, que es exactamente el punto. El propósito es prevenir la eyección, no atraparte después de ella. Así que en una plataforma de brazo quieres una eslinga corta al anclaje de la canasta que te mantiene en posición, no una eslinga de detención larga que supone que vas a caer y solo limita qué tan lejos.

¿Puedo amarrarme a un edificio o viga a mi lado?

No — esto está específicamente prohibido, y es una de las reglas más importantes en una plataforma aérea. Se siente más seguro engancharse a una viga de acero sólida o a una parte robusta del edificio que a la canasta en la que estás parado, pero es exactamente al revés. Si la plataforma se mueve, se desplaza o es golpeada y estás anclado a algo fuera de ella, puedes ser jalado fuera de la canasta o torcido contra el punto fijo conforme la máquina y el anclaje se mueven independientemente. La canasta tiene un punto de anclaje diseñado y dimensionado para esa plataforma, y, crucialmente, se mueve contigo conforme la máquina se mueve. Tu eslinga va a ese punto de anclaje del fabricante en la canasta y a ningún otro lugar — nunca el edificio, nunca un andamio, nunca un poste adyacente, sin importar qué tan sólido parezca. Todo el sistema de amarre está diseñado en torno a anclarse a la máquina en la que estás.

¿Qué hace que una plataforma de brazo se vuelque?

La volcadura viene de que tu peso está allá afuera en una palanca, así que cualquier cosa que mueva el centro de gravedad fuera de la base de la máquina puede volcarla. Las causas comunes son montar sobre suelo blando, inclinado o desigual sin estabilizadores; fallar en colocar los estabilizadores sobre tablones o una superficie sólida; exceder los límites de carga del brazo y la canasta, que consideran tanto el peso como cuánto está extendido el brazo; sobrealcanzar o usar la canasta para arrastrar o levantar una carga; y desplazarse con el brazo elevado y alguien en la canasta en una máquina no diseñada para eso. Los controles siguen directamente: suelo firme y nivelado, estabilizadores sobre tablones, frenos accionados, calzas en pendientes, y respeto estricto a la tabla de carga. Como la posición del brazo cambia el envolvente de estabilidad constantemente, el operador tiene que entender qué tan lejos puede alcanzar la máquina con seguridad en cada configuración, que es parte de por qué la capacitación y la familiarización con el modelo específico importan tanto.

¿Y las líneas eléctricas?

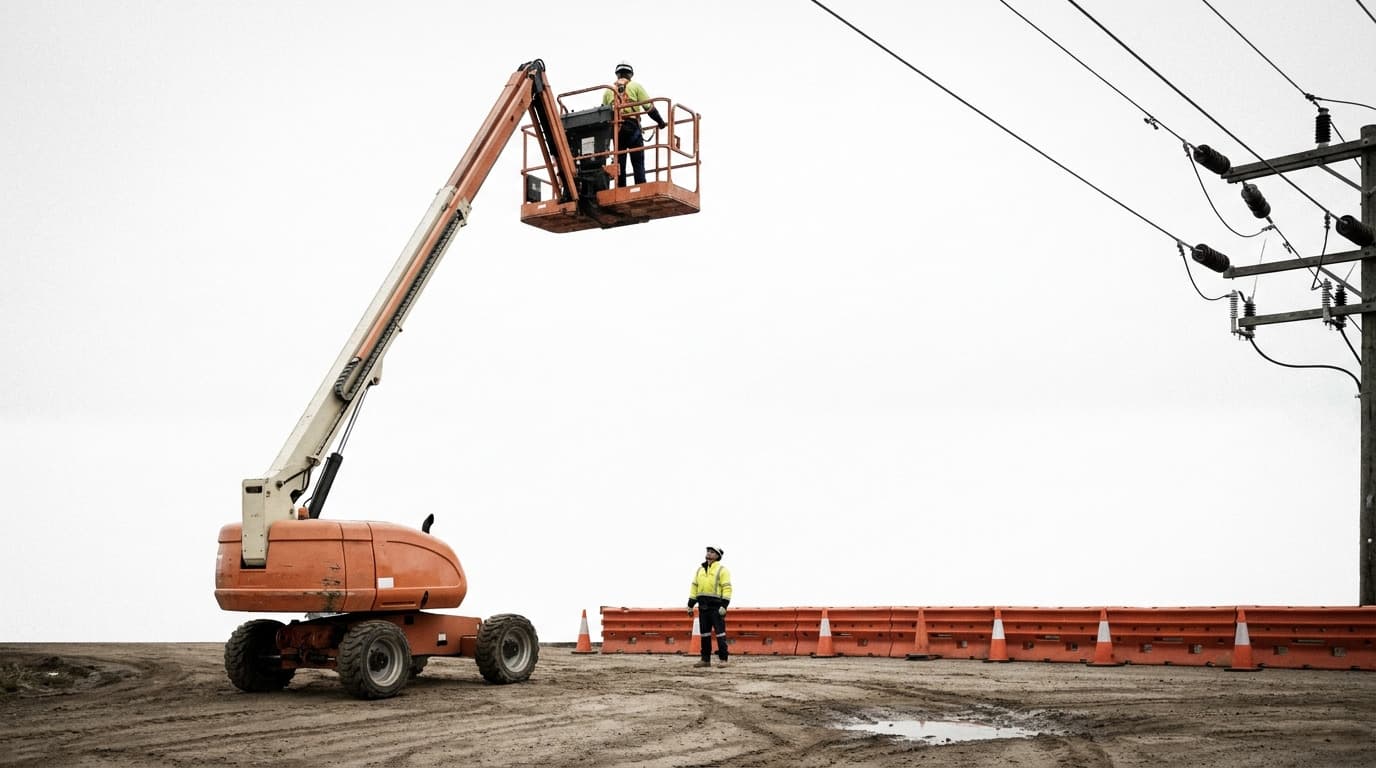

Las líneas eléctricas aéreas son una de las tres formas principales en que las plataformas de brazo matan, porque el brazo es un brazo conductor largo que los trabajadores rutinariamente maniobran hacia arriba y hacia afuera — exactamente donde están las líneas aéreas. El contacto con una línea, o incluso llegar dentro de la distancia mínima de aproximación, puede energizar la máquina entera y a todos los que la tocan, y la muerte puede ocurrir sin que el brazo toque físicamente el cable. La plataforma tiene que tratarse como un objeto conductor cerca de cualquier línea aérea: identifica las líneas antes de empezar, conoce la distancia mínima de aproximación que aplica, y mantén el brazo, la canasta y cualquier material bien fuera de ella. Donde las líneas no pueden evitarse, pueden necesitar ser desenergizadas o el trabajo replaneado. El alcance que hace a una plataforma de brazo capaz de llegar al trabajo en altura es el mismo alcance que la mete en las líneas eléctricas, así que la conciencia de líneas no es una cuestión secundaria en una plataforma de brazo — es central para operarla con seguridad.

Descargue el PDF de la charla sobre plataforma elevadora de brazo#

Obtenga esta charla de seguridad sobre plataforma elevadora de brazo en PDF listo para imprimir — disponible en inglés, español, portugués y turco. Imprímala, entréguela a la cuadrilla y recoja las firmas en la hoja de asistencia incluida.

Download the PDF — se requiere cuenta gratuita. Los nuevos miembros reciben 5 descargas gratis.

Charlas de seguridad relacionadas#

• Plataformas de Tijera Aéreas
• Rescate en Plataforma de Tijera
• Protección contra Caídas
• Trabajo Cerca de Líneas Eléctricas Aéreas

Fuentes#

• OSHA, Aerial lifts — 29 CFR 1926.453 (un cinturón o arnés con una eslinga sujeta al brazo o la canasta al trabajar de una plataforma aérea; límites de carga del fabricante del brazo y la canasta no excedidos; frenos accionados, estabilizadores sobre tablones, calzas en pendientes; plataforma no movida con el brazo elevado y ocupada a menos que esté diseñada para eso; cinturón de cuerpo no aceptable como detención de caídas desde 1998 pero aceptable en un sistema de restricción): https://www.osha.gov/laws-regs/regulations/standardnumber/1926/1926.453
• OSHA, Standard interpretation — Fall protection, training, inspection and design requirements of aerial lifts and scissor lifts/scaffolds (23 feb 2000) (1926.453 aplica al equipo definido como plataformas aéreas en la ANSI A92.2-1969; las plataformas de tijera están cubiertas por las disposiciones de andamio; el propósito del amarre es impedir ser lanzado fuera de la canasta o expuesto a una caída por inclinarse más allá de la baranda): https://www.osha.gov/laws-regs/standardinterpretations/2000-02-23-1
• OSHA, Aerial lifts — 29 CFR 1926.453(b)(2)(iii) y capacitación — 29 CFR 1926.454 (prohibición de amarrarse a un poste, estructura o equipo adyacente al trabajar de una plataforma aérea; capacitación por una persona calificada; la suite ANSI A92 gobierna la familiarización del operador con cada tipo y modelo de MEWP): https://www.osha.gov/laws-regs/regulations/standardnumber/1926/1926.454

Esta charla es orientación general de concienciación con fines formativos. No sustituye el programa de plataformas aéreas de su empleador, la norma de plataformas aéreas de OSHA, las normas ANSI A92, el manual de operación del fabricante, ni la capacitación de un operador calificado, y no es asesoramiento legal. Donde el manual del fabricante, una regla de la obra o una persona calificada fija un requisito específico, ese requisito gobierna.
