Riesgos Eléctricos Subterráneos

Un cable enterrado no le da ninguna de las advertencias que da una línea aérea. No puede mirar hacia arriba y verlo, no puede juzgar una distancia hacia él, y las marcas que dicen dónde está las pintó alguien que trabajaba con registros. Después llueve. Esta Charla de Seguridad sobre Riesgos Eléctricos Subterráneos (Charla de Seguridad / Charla de Cuadrilla) trata de los cuatro párrafos cortos que OSHA escribió justo para este problema — y de la frase que la agencia dejó fuera a propósito.

Aquí está la distinción que sostiene toda la charla: la norma usa dos palabras distintas para ubicación, y cada una trae un deber distinto. Antes de abrir el terreno usted necesita la ubicación estimada. Cuando la excavación se acerca a esa estimación, necesita la ubicación exacta. La mayoría de los golpes a servicios ocurren en el hueco entre esas dos palabras, donde una cuadrilla trata una línea de pintura como un hecho y no como una estimación.

Cuatro párrafos, leídos en orden#

El 29 CFR 1926.651(b) es lo bastante corto para leerlo en voz alta en obra:

• (b)(1) La ubicación estimada de las instalaciones de servicios — alcantarillado, teléfono, combustible, electricidad, agua o cualquier otra instalación subterránea que razonablemente se espere encontrar — se determinará antes de abrir la excavación.
• (b)(2) Se contactará a las empresas o propietarios de los servicios dentro de los tiempos de respuesta locales establecidos o habituales, se les informará del trabajo propuesto y se les pedirá establecer la ubicación de las instalaciones antes del inicio de la excavación. Cuando no puedan responder dentro de 24 horas (salvo que la ley estatal o local exija un plazo mayor) o no puedan establecer la ubicación exacta, el empleador podrá proceder — siempre que lo haga con precaución y siempre que se usen equipos de detección u otros medios aceptables para localizar las instalaciones.
• (b)(3) Cuando las operaciones de excavación se aproximen a la ubicación estimada, la ubicación exacta se determinará por medios seguros y aceptables.
• (b)(4) Mientras la excavación esté abierta, las instalaciones subterráneas se protegerán, soportarán o retirarán según sea necesario para salvaguardar a los empleados.

Cuatro deberes, y cada uno de ellos se resume habitualmente en «ya lo reportamos».

Fíjese en qué es realmente el (b)(2). No es una licencia para excavar tras 24 horas de silencio. Es un respaldo condicional que reemplaza un control por dos: precaución y equipos de detección u otros medios aceptables. Proceder sin eso es proceder sin la norma.

Fíjese también en que el (b)(4) corre durante toda la vida de la excavación. Un cable expuesto en la pared de la zanja el martes sigue siendo su responsabilidad el viernes. Soportarlo, protegerlo del balde y de la gente que pasa junto a él, y mantenerlo fuera del agua son deberes continuos, no una tarea única.

La frase que OSHA quitó a propósito#

Pregunte a casi cualquier cuadrilla qué son «medios aceptables» y le dirán excavación manual. El expediente normativo dice algo más interesante.

En la Carta de Interpretación 2003-10-23, OSHA expuso la historia. El preámbulo de la norma propuesta (52 FR 12301, 15 de abril de 1987) señaló que una versión de 1972 del estándar había especificado «sondeo cuidadoso o excavación manual» como el medio para descubrir servicios, y que una enmienda posterior eliminó esa redacción para permitir otros medios igualmente efectivos. OSHA propuso entonces reincorporar «sondeo con herramientas de mano» al (b)(3) como ejemplo.

Fue rechazado. En el preámbulo de la norma final (54 FR 45916, 31 de octubre de 1989), OSHA dejó constancia de que todos los comentaristas — y su propio Comité Asesor de Seguridad y Salud en la Construcción — recomendaron eliminar ese ejemplo, porque el sondeo con herramientas de mano podía crear un peligro para los empleados al dañar la instalación o su aislamiento. OSHA estuvo de acuerdo, y la norma final no nombra ningún ejemplo.

Así que el silencio de la norma no es un descuido. La suposición más común en obra — que una pala o una barra en manos cuidadosas es por naturaleza el método seguro — es justamente la suposición que el propio expediente de OSHA examinó y se negó a respaldar.

La misma carta dice después qué sí es aceptable. Como las herramientas de mano no conductivas no existían en el mercado cuando se escribió la norma, nunca formaron parte de la clase de equipo que el expediente de 1989 trató como insegura: OSHA concluyó que las sondas no conductivas o aisladas y herramientas de mano no conductivas similares, usadas con la debida precaución, son un medio aceptable. Para la excavación con hidro-vacío, la posición es condicional: donde el equipo pueda ajustarse a un mínimo de agua y presión de succión de modo que no dañe los servicios subterráneos — nombrando específicamente las líneas eléctricas como vulnerables — es un medio aceptable; donde no pueda ajustarse lo suficiente, no lo es. OSHA también aclaró que esas no son las únicas tecnologías aceptables. Vale notar que esa carta retiró y reemplazó a otra emitida el 7 de julio de 2003, porque la versión anterior se estaba malinterpretando.

Por qué un cable enterrado se comporta distinto#

Un conductor subterráneo energizado lo pone en una situación distinta a la de una línea aérea:

No hay distancia que mantener. Usted no está guardando una separación; está evitando algo que no puede ver.

La falla va al terreno donde usted está parado. Un golpe energiza suelo, agua, varilla, la caja de zanja y la máquina. La tensión de paso y de contacto lesionan a personas que nunca tocaron el cable, incluida la que mira desde el borde.

El agua la transporta. Una zanja con agua estancada y un cable dañado es una zanja energizada, y el límite del peligro está donde llegue el agua.

El daño al aislamiento no se anuncia. Un diente del balde o una sonda pueden morder la cubierta sin disparar nada. El cable falla días o semanas después, a menudo sobre la cuadrilla de otro.

Los registros son el eslabón más débil. Los planos as-built están mal, se agregan servicios, el terreno se renivela, y una marca en la superficie solo refleja lo que alguien creyó.

¿Qué puede salir mal?#

Las localizaciones están vencidas. Las marcas tienen vida limitada, se lavan, se raspan con la nivelación o se hicieron para otra etapa del trabajo.

«No vinieron, así que excavamos». El respaldo de 24 horas se usa como permiso, sin equipos de detección y sin precaución.

La máquina llega a la estimación. La excavación sigue con el balde hasta la línea de pintura y más allá, en vez de detenerse antes y establecer la posición exacta.

Servicios no marcados y abandonados. La distribución interna del sitio, las alimentaciones temporales y los servicios viejos con frecuencia no aparecen en ningún plano — y los cables abandonados no están confiablemente muertos.

Cable expuesto sin soporte. Un servicio cruzando una zanja abierta, sin soporte, con gente pasando por debajo y un balde girando por encima.

Nadie sabe qué hacer en el momento del contacto. El impulso de saltar de la máquina, o de meterse a jalar a alguien, es el impulso que agrega una segunda víctima.

¿Cómo lo hacemos bien?#

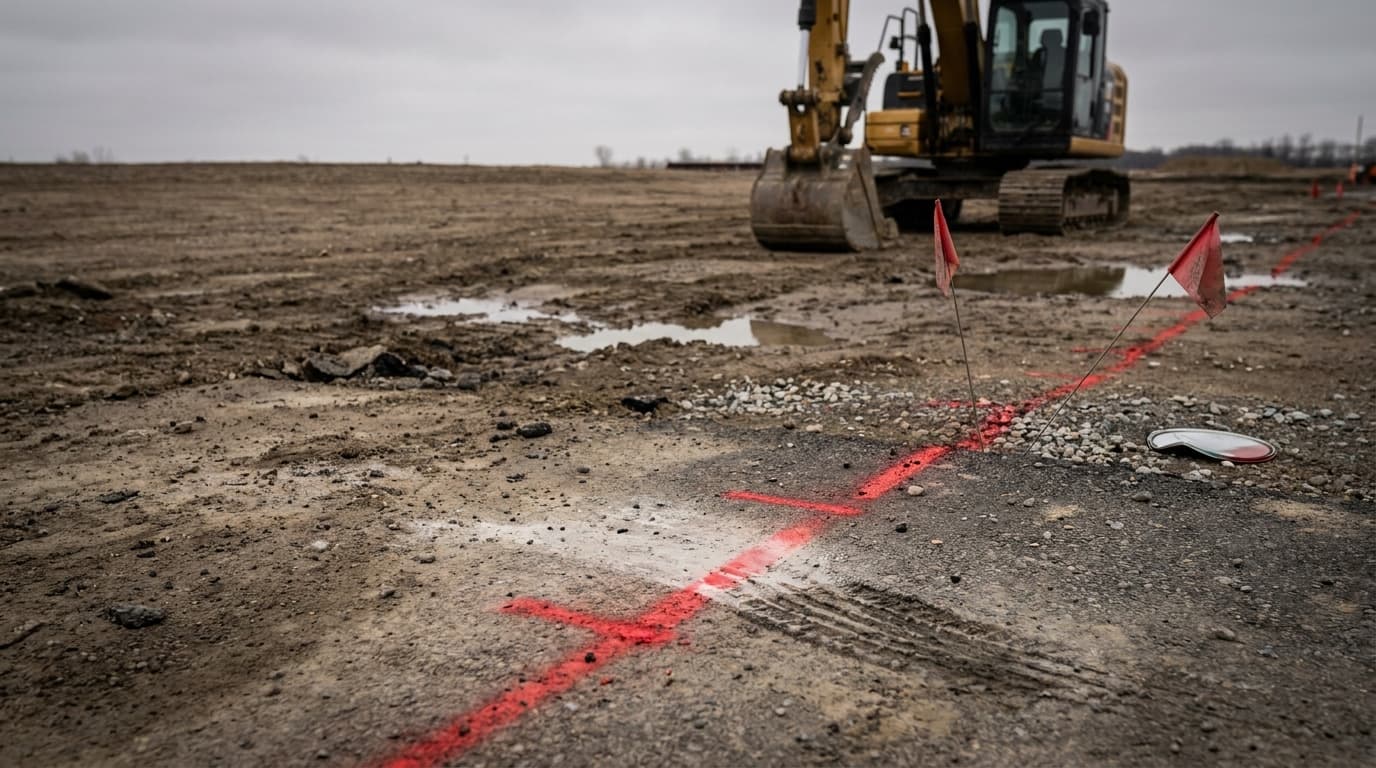

Trate la pintura como una estimación, siempre. Es como la llama la norma. Detenga la máquina antes de ella y establezca la posición exacta por un medio aceptable antes de bajar más.

Solicite la localización como corresponde y guarde el folio. Contacte dentro de los tiempos de respuesta locales establecidos, describa el trabajo y registre la respuesta. Si nadie responde en 24 horas o no puede establecerse la ubicación exacta, eso cambia el método — no elimina el deber.

Use detección más un método no mecánico para descubrir. Equipos de detección para trazar, luego herramientas no conductivas o hidro-vacío correctamente ajustado para descubrir. Si el hidro-vacío no puede bajarse lo suficiente para ser seguro frente a una línea eléctrica, no es la herramienta para esa excavación.

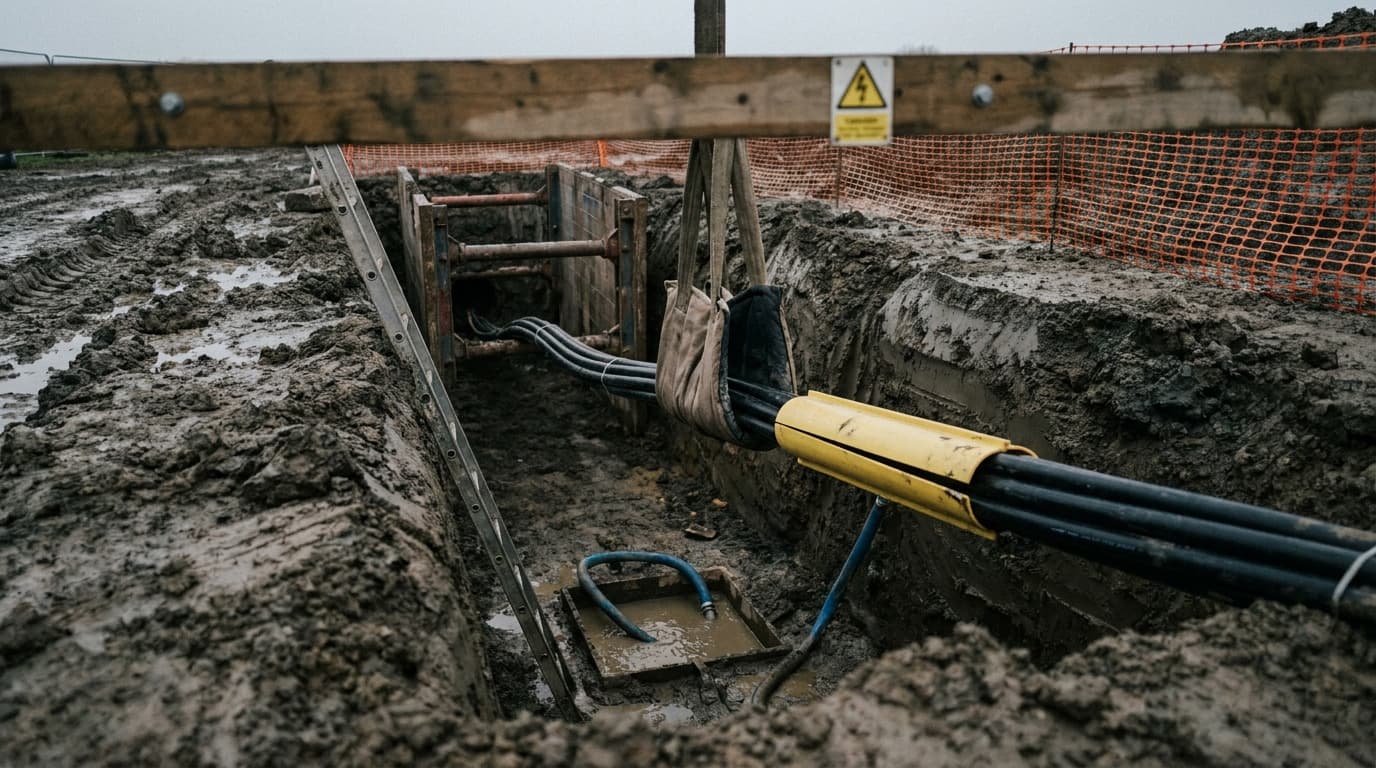

Proteja y soporte todo lo que exponga, mientras la excavación esté abierta, y mantenga el agua fuera de la zanja.

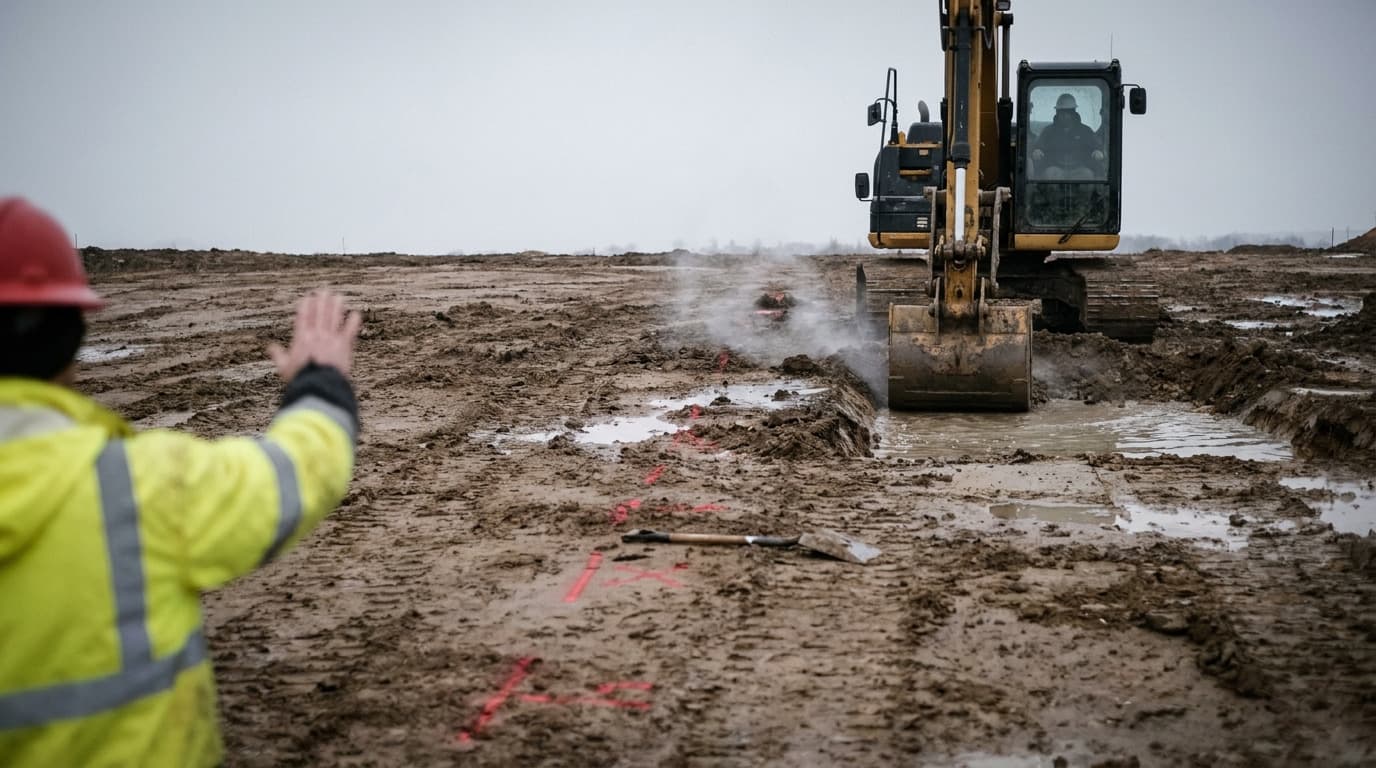

Explique la maniobra de contacto. Si la máquina golpea un cable: deténgase, quédese en la máquina, mantenga a todos lejos de la excavación y de la máquina, y llame a la empresa de servicios y a emergencias. Si debe abandonar la máquina por fuego, salte sin tocar máquina y suelo a la vez, caiga con los pies juntos y aléjese arrastrando los pies en pasos cortos.

Nunca se acerque a rescatar. El terreno y el equipo pueden estar vivos. Nadie entra hasta que la empresa de servicios confirme el aislamiento.

Antes de empezar#

• Confirme que existe una localización vigente para esta excavación exacta y que las marcas en el terreno coinciden con ella.
• Confirme a quién contactó, cuándo, y qué dijeron sobre la ubicación exacta.
• Confirme el método con el que va a descubrir los servicios: equipos de detección más herramientas no conductivas o hidro-vacío correctamente ajustado.
• Confirme dónde debe detenerse la máquina y dónde empieza el trabajo manual.
• Confirme que todo lo ya expuesto está soportado y protegido, y que la zanja no retiene agua.
• Confirme que cada persona en la excavación sabe qué pasa si se golpea un cable.

Para conversar#

• ¿Cuándo se hicieron estas marcas, y quién las hizo?
• ¿Qué hay en esta obra que no aparecería en ningún plano?
• Si el balde tocara un cable ahora mismo, ¿qué haría cada uno de nosotros?
• ¿Alguien aquí ha expuesto un servicio que nadie había marcado? ¿Qué pasó después?

En resumen#

El 1926.651(b) pide cuatro cosas en orden: determinar la ubicación estimada antes de abrir el terreno; contactar a las empresas de servicios dentro de los tiempos de respuesta locales habituales y pedirles establecer la ubicación; determinar la ubicación exacta por medios seguros y aceptables cuando la excavación se acerque a esa estimación; y proteger, soportar o retirar las instalaciones mientras la excavación esté abierta. La cláusula de 24 horas del (b)(2) no es permiso para excavar: sustituye por precaución más equipos de detección u otros medios aceptables. Y la norma no nombra ningún método aceptable por diseño: OSHA propuso «sondeo con herramientas de mano» y lo eliminó porque los comentaristas y su propio comité asesor advirtieron que podía dañar la instalación o su aislamiento. La Carta 2003-10-23 confirma las herramientas de mano no conductivas y el hidro-vacío correctamente ajustado como medios aceptables. La pintura en el suelo es una estimación. El cable debajo, no.

Preguntas frecuentes sobre riesgos eléctricos subterráneos#

¿Qué exige OSHA antes de excavar?

Bajo el 29 CFR 1926.651(b)(1), la ubicación estimada de las instalaciones de servicios — alcantarillado, teléfono, combustible, electricidad, agua y cualquier otra instalación subterránea que razonablemente se espere encontrar — debe determinarse antes de abrir la excavación. Bajo el (b)(2), hay que contactar a las empresas o propietarios dentro de los tiempos de respuesta locales establecidos o habituales, informarles del trabajo y pedirles establecer la ubicación antes de que comience la excavación.

¿Puedo excavar si la empresa de servicios no responde?

Solo bajo condiciones. El 1926.651(b)(2) permite proceder cuando los servicios no pueden responder dentro de 24 horas (salvo que la ley estatal o local exija un plazo mayor) o no pueden establecer la ubicación exacta — pero únicamente si el empleador procede con precaución y se usan equipos de detección u otros medios aceptables para localizar las instalaciones. El silencio de la empresa no elimina el deber; cambia el método.

¿Cuál es la diferencia entre ubicación estimada y exacta?

Son dos deberes distintos en la norma. La ubicación estimada debe determinarse antes de abrir la excavación, bajo el (b)(1). Después, bajo el (b)(3), cuando las operaciones se aproximen a esa ubicación estimada, la ubicación exacta debe determinarse por medios seguros y aceptables. Una marca de localización en la superficie es una estimación.

¿La excavación manual cuenta como medio aceptable?

La norma no nombra métodos, y ese silencio fue deliberado. En el preámbulo de la norma final (54 FR 45916, 31 de octubre de 1989) OSHA dejó constancia de que todos los comentaristas y su Comité Asesor de Seguridad y Salud en la Construcción recomendaron eliminar el ejemplo propuesto de «sondeo con herramientas de mano» porque podía crear un peligro al dañar la instalación o su aislamiento. La Carta 2003-10-23 concluyó después que las herramientas de mano no conductivas o aisladas, usadas con la debida precaución, son un medio aceptable.

¿Se permite la excavación con hidro-vacío para descubrir servicios?

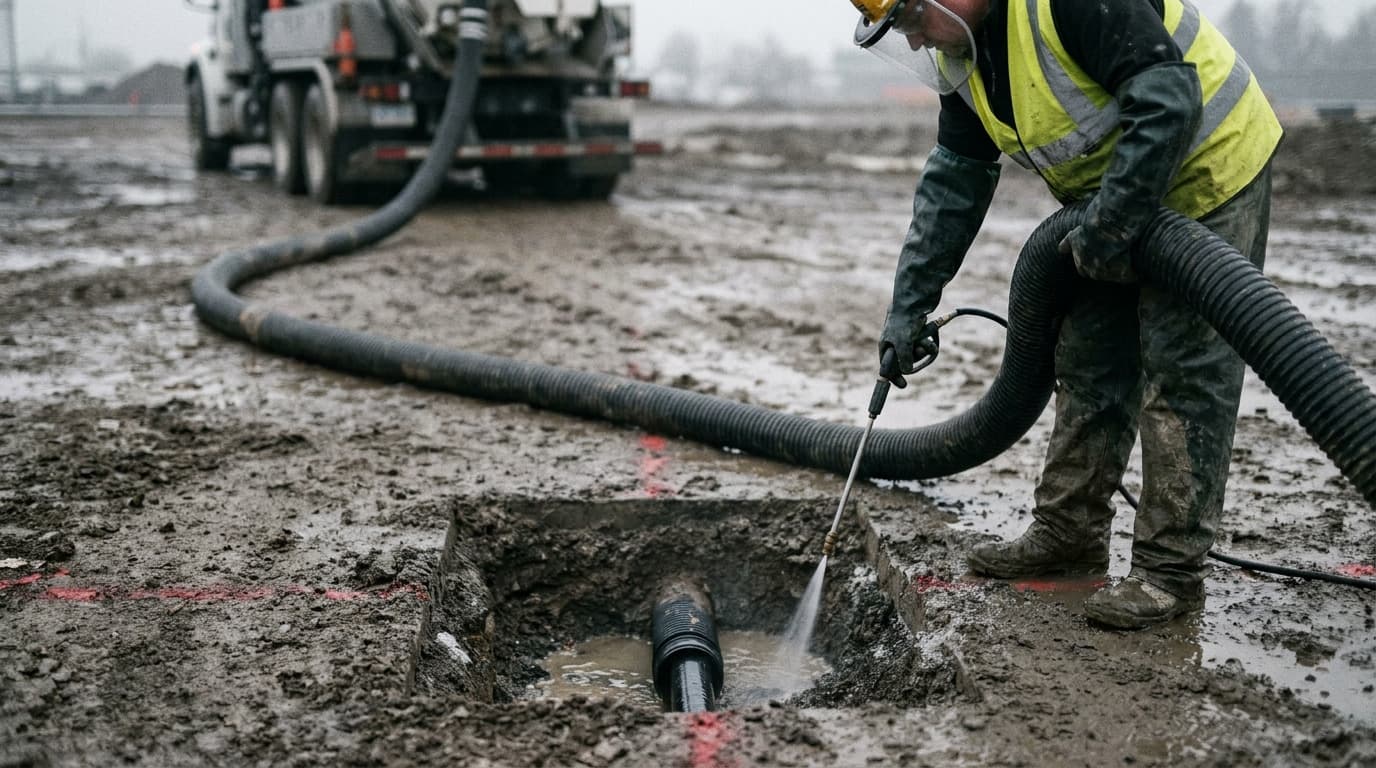

Condicionalmente. La Carta 2003-10-23 establece que donde el equipo de hidro-vacío pueda ajustarse para usar un mínimo de agua y presión de succión de modo que no dañe los servicios subterráneos — identificando específicamente las líneas eléctricas como particularmente vulnerables — su uso es un medio aceptable. Donde el equipo no pueda ajustarse lo suficiente, ese método no es aceptable bajo la norma.

¿Qué debo hacer con un cable una vez expuesto?

El 1926.651(b)(4) exige que, mientras la excavación esté abierta, las instalaciones subterráneas se protejan, soporten o retiren según sea necesario para salvaguardar a los empleados. Es un deber durante toda la vida de la excavación: soportar los tramos, proteger los cables del equipo y de la gente que pasa, y mantener lo expuesto fuera del agua estancada.

¿Qué hacemos si un equipo golpea un cable enterrado?

Detenga el trabajo y trate la excavación, el terreno alrededor y la máquina como energizados. Quédese en la máquina si está en ella, mantenga a todos atrás, y llame a la empresa de servicios y a emergencias. No entre a la excavación ni intente sacar a nadie: la tensión de paso y de contacto puede lesionar al rescatista. Si el fuego lo obliga a bajar, salte sin tocar máquina y suelo a la vez, caiga con los pies juntos y aléjese arrastrando los pies en pasos cortos.
