DDS sobre Segurança com Radiação

Quase todo perigo num canteiro te alcança por um sentido. Você vê a borda, ouve o alarme, sente o calor, cheira o gás, se encolhe do clarão. Até os que se escondem te dão alguma coisa — um som, um brilho, um odor — que uma pessoa treinada consegue captar. A radiação ionizante não te dá nada. Você não consegue vê-la, ouvi-la, senti-la, cheirá-la nem prová-la; ela atravessa você em silêncio, faz o seu dano no nível de células individuais, e não deixa nenhuma sensação para trás. Não há clarão para piscar nem calor de que se afastar. Esse único fato — que o seu corpo não tem como saber que está acontecendo — é o que torna a radiação um tipo de perigo fundamentalmente diferente, e é por isso que as proteções contra ela não se parecem em nada com as proteções contra qualquer outra coisa. Este DDS sobre Segurança com Radiação (Diálogo de Segurança / DDS) trata de se proteger de algo que você nunca vai sentir.

Aqui está a distinção que sustenta toda esta conversa: a radiação ionizante é o único perigo do canteiro que o seu corpo não consegue sentir de jeito nenhum — nada para ver, sentir ou de que se encolher — então, ao contrário de quase todo outro perigo, você não pode contar com notá-la, e toda a sua proteção são três coisas que você organiza com antecedência: tempo, distância e blindagem. Com uma superfície quente, o seu reflexo te protege no instante em que você a toca. Com a radiação não há instante nem reflexo; a exposição se acumula enquanto você se sente completamente normal, e você só fica sabendo depois, por um instrumento. Então a proteção não pode ser reativa como é com a maioria dos perigos. Ela tem de ser montada antes de você chegar perto da fonte, por três controles que funcionam quer você consiga sentir o perigo ou não — menos tempo no campo, mais distância da fonte, e blindagem entre você e ela — mais o único dispositivo que te dá o sentido com que você não nasceu: um dosímetro que mede o que você não consegue sentir.

Onde está o limite desta conversa#

Esta conversa tem um par natural. A conversa de segurança com laser cobre a radiação não ionizante — energia de luz à qual o seu olho de fato consegue responder, onde o reflexo de piscar é parte da sua proteção. Esta conversa cobre o oposto: a radiação ionizante, energia forte o bastante para arrancar elétrons de átomos e danificar células, que o seu corpo não consegue sentir nem à qual consegue responder. A conversa de soldagem é dona dos perigos do arco, inclusive o seu ultravioleta e infravermelho não ionizantes intensos. A conversa de comunicação de perigos é dona da rotulagem química e do direito de saber. Esta conversa é dona da radiação ionizante especificamente: por que você não consegue senti-la, os controles de tempo-distância-blindagem que te protegem dela, e a radiografia industrial que é a forma mais comum de um trabalhador da construção encontrá-la. Onde o perigo é um laser ou um arco de solda, essas conversas são donas; esta é dona da radiação que você nunca vai sentir.

Onde um trabalhador da construção realmente a encontra#

A maioria dos trabalhadores da construção nunca manuseia uma fonte radioativa, e ajuda ser preciso sobre de onde a exposição realmente vem. De longe a mais comum é a radiografia industrial — o ensaio não destrutivo que usa uma fonte de gama selada, muitas vezes irídio-192 ou cobalto-60, ou uma máquina de raio-X de alta potência, para atravessar uma solda ou uma peça fundida e formar a imagem do interior num filme, do mesmo jeito que um hospital faz raio-X de um osso. É como as soldas críticas em tubulação, vasos de pressão e estrutura metálica são inspecionadas sem cortá-las. O radiografista que opera a fonte é licenciado e especialmente treinado, mas o perigo num canteiro compartilhado geralmente não é para ele — é para todos os outros que trabalham por perto e entram na área enquanto uma exposição está sendo feita. Essa é a exposição de que esta conversa realmente trata: não operar a fonte, mas estar perto de uma que outra pessoa está usando, muitas vezes sem perceber que uma exposição está em andamento.

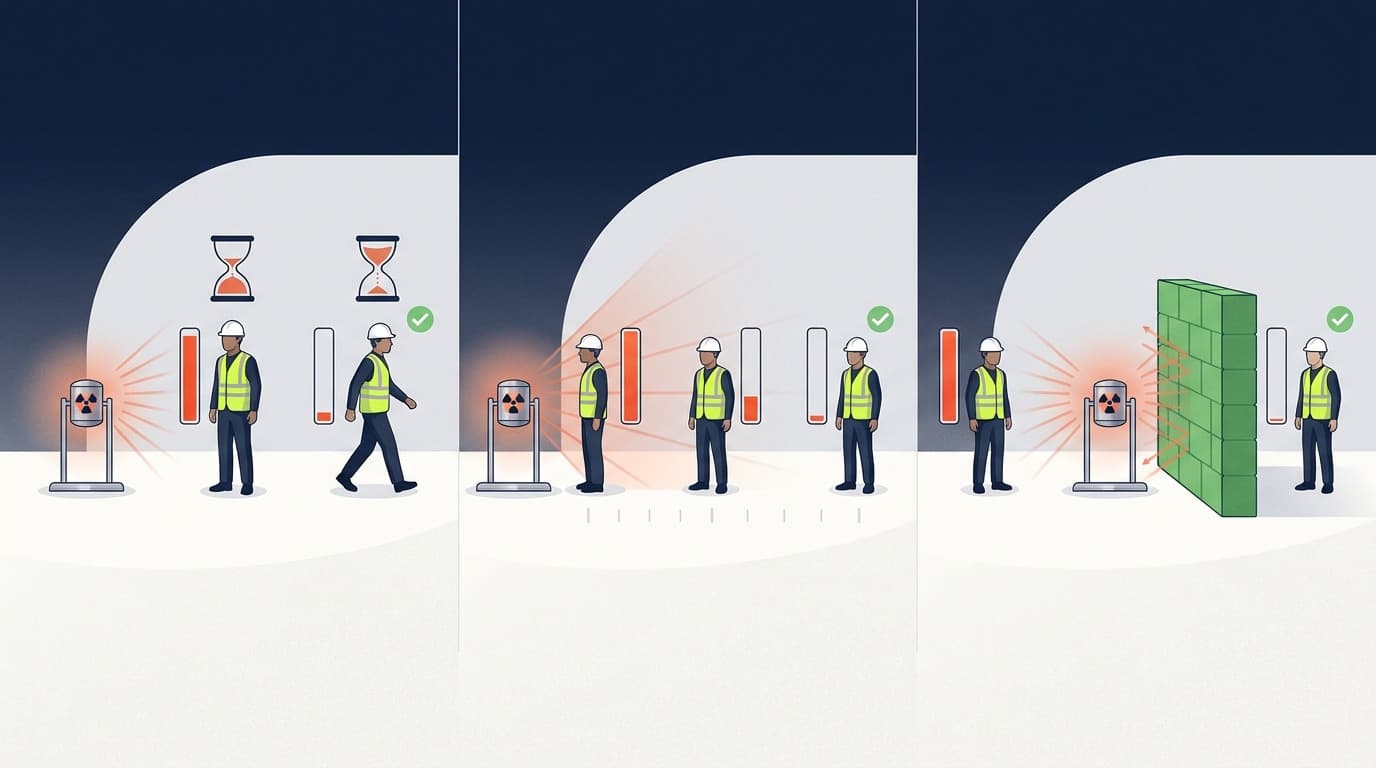

Tempo, distância e blindagem#

Como você não consegue sentir a radiação, a proteção se resume a três controles que você define deliberadamente, e vale entendê-los porque cada um é uma alavanca que você de fato pode puxar. O tempo é o mais simples: a dose se acumula o tempo todo em que você está no campo, então metade do tempo significa metade da dose — você não demora perto de uma fonte, e a radiografia é programada para manter as pessoas fora durante as exposições. A distância é a mais poderosa, porque a radiação de uma fonte pontual cai com o quadrado da distância: dobre a sua distância e a dose cai para um quarto; afaste-se dez vezes mais e ela cai para um centésimo. Alguns passos a mais para trás muitas vezes valem mais do que qualquer outra coisa que você possa fazer, e é por isso que a área controlada ao redor de uma exposição radiográfica é um limite que você nunca cruza. A blindagem é o que você usa quando o tempo e a distância não bastam — material denso, geralmente chumbo ou concreto, entre você e a fonte absorve a radiação, e é por isso que a fonte fica num recipiente blindado e por que barreiras são erguidas ao redor de uma exposição. Toda proteção real é um desses três, e eles funcionam justamente porque não dependem de você sentir nada.

O dosímetro é o sentido que você não tem#

Como o seu corpo não consegue te dizer a sua exposição, um dispositivo tem de fazê-lo. Um dosímetro — um crachá ou monitor eletrônico usado por trabalhadores que possam entrar numa área de radiação — mede a dose que você de fato recebe e torna o invisível contável. Isso não é papelada; é o órgão dos sentidos que a evolução nunca te deu, e é a única forma de alguém saber se os controles estão funcionando. A referência exige o monitoramento de dose para trabalhadores com chance de receber uma fração significativa do limite ocupacional, e as leituras são o que confirma que você ficou seguro ou avisa que não ficou. Ao lado do dosímetro está a mentalidade que governa todo o trabalho com radiação, o ALARA — manter a exposição Tão Baixa Quanto Razoavelmente Exequível, não apenas abaixo do limite legal. O ALARA importa justamente porque não há um limiar que você consiga sentir nem uma dose tão pequena que seja garantidamente inofensiva, então o objetivo nunca é "abaixo do limite", é "tão pouco quanto conseguirmos razoavelmente administrar". Use o crachá se um for entregue a você, e trate cada leitura como informação real sobre algo que você não consegue perceber.

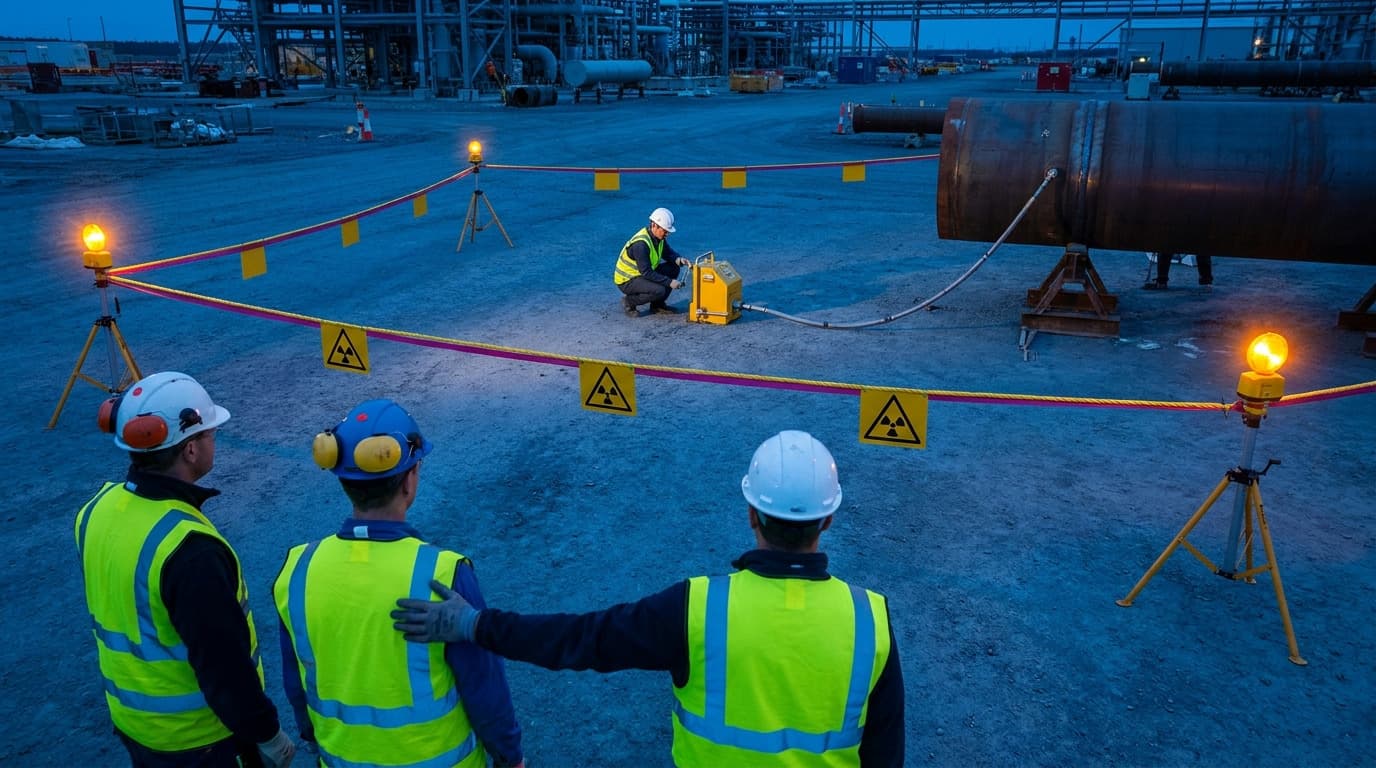

Os sinais e limites que fazem as vezes dos seus sentidos#

Como os trabalhadores não conseguem sentir o perigo, o local o marca para eles, e essas marcações carregam o peso que os seus sentidos carregariam. Uma área de radiação tem de ser sinalizada de forma visível com o símbolo de radiação magenta e amarelo e as palavras Cuidado Área de Radiação, e áreas de exposição mais alta trazem dizeres mais fortes. Durante uma exposição radiográfica, o radiografista monta uma área controlada com limites, sinais e muitas vezes alarmes sonoros ou visíveis, e esse limite não é opcional — ele marca a linha além da qual a dose invisível se torna significativa. A regra mais importante para todos que não são o radiografista é simples: quando você vir sinalizações de radiação ou uma equipe de radiografia montando barreiras, pare e fique fora até que eles digam que está liberado. Esses sinais e limites estão fazendo o trabalho que os seus olhos e ouvidos não conseguem fazer para este perigo, então tratá-los tão a sério quanto você trataria ver o perigo você mesmo é o jogo todo.

Onde está a obrigação#

No Brasil, a radiação ionizante é governada por uma agência diferente das demais — a CNEN (Comissão Nacional de Energia Nuclear), do mesmo jeito que os agrotóxicos têm a sua própria autoridade. A CNEN NN-3.01 (Diretrizes Básicas de Proteção Radiológica) estabelece o princípio ALARA e os limites de dose ocupacionais, e a CNEN NN-6.04 trata especificamente da radiografia industrial — licenciamento, supervisor de proteção radiológica e as regras da área controlada. A NR-15 Anexo 5 (Radiações Ionizantes) liga a saúde ocupacional aos limites da CNEN, e a NR-01 dá a base do gerenciamento de riscos (PGR), sob a qual a exposição à radiação é um risco a ser identificado, treinado e controlado. Na estrutura americana, os requisitos vivem em 1926.53, que traz as normas de proteção contra radiação da Comissão Reguladora Nuclear em 10 CFR parte 20 para a construção, e exige que qualquer atividade com materiais radioativos ou raios-X seja feita por pessoas competentes especialmente treinadas — e, para material licenciado, apenas por pessoas licenciadas ou sob a direção de um licenciado. Uma nota honesta sobre os números: os limites de dose da OSHA datam de uma versão de 1971, e os limites atuais da NRC em 10 CFR parte 20 são mais protetivos; os empregadores podem seguir os limites atuais mais protetivos, e os programas responsáveis o fazem. Onde uma licença da CNEN, uma instrução do fabricante ou um supervisor de proteção radiológica fixar um requisito específico, ele prevalece.

O que pode dar errado?#

• Um trabalhador entra numa área controlada durante uma exposição radiográfica sem saber que uma está em andamento.
• Alguém cruza um limite de radiação porque não há nada para ver ou sentir avisando para ficar longe.
• Um trabalhador com dosímetro não o usa, então a sua exposição real nunca é conhecida.
• Pessoas demoram perto de uma fonte em vez de sair, acumulando dose o tempo todo.
• As barreiras e os sinais de uma equipe de radiografia são ignorados como se fossem opcionais.
• Uma fonte selada é danificada ou deixada sem blindagem e ninguém sente a exposição.
• Trabalho é programado ao lado de uma operação de radiografia ativa sem coordenação.
• O ALARA é tratado como "abaixo do limite está bom" em vez de "tão pouco quanto conseguirmos".

Como fazer isso direito?#

• Trate as sinalizações de radiação e as barreiras de radiografia como uma parada obrigatória — fique fora até liberar.
• Corte o tempo perto de qualquer fonte; nunca demore onde há trabalho com radiação.
• Ponha distância entre você e uma fonte — alguns passos para trás cortam a dose drasticamente.
• Respeite a blindagem — não anule recipientes blindados nem mova barreiras.
• Use o seu dosímetro se um for entregue, e trate as leituras como reais.
• Siga o ALARA — mire em tão pouca exposição quanto razoavelmente exequível, não apenas abaixo do limite.
• Coordene o trabalho perto da radiografia para que as exposições aconteçam com as pessoas afastadas.
• Deixe o manuseio da fonte para o radiografista licenciado e treinado — nunca toque numa fonte.

Antes de começar#

• Confirme se algum trabalho de radiografia ou radiação está programado perto da sua área hoje.
• Confirme que você sabe como são o símbolo de radiação e a sinalização Cuidado Área de Radiação.
• Confirme os limites de qualquer área controlada e que você vai ficar fora deles.
• Confirme que você está usando o seu dosímetro, se um foi entregue a você.
• Confirme como a equipe de radiografia sinaliza que uma exposição está em andamento e quando está liberado.
• Confirme que você sabe quem é o supervisor de proteção radiológica ou o radiografista se tiver dúvidas.
• Confirme que nenhum trabalho te coloca perto de uma fonte ativa sem coordenação.
• Confirme que você entende que nunca manuseia nem se aproxima de uma fonte você mesmo.

Vamos conversar#

• Alguém sabe se há radiografia acontecendo neste canteiro esta semana, e onde?
• Você reconheceria uma sinalização Cuidado Área de Radiação ou um limite de área controlada?
• Se um dosímetro foi entregue a você, você está usando — e sabe por que importa?
• Qual é o nosso plano quando uma equipe de radiografia precisa fazer uma exposição perto de onde trabalhamos?

Resumindo#

A radiação ionizante é o único perigo do canteiro que o seu corpo não consegue sentir de jeito nenhum — nada para ver, sentir ou de que se encolher — então, ao contrário de quase todo outro perigo, você não pode contar com notá-la, e toda a sua proteção são três coisas que você organiza com antecedência: tempo, distância e blindagem. O oposto dela é o laser: luz não ionizante à qual o seu olho consegue responder, onde o seu reflexo de piscar é parte da defesa. Aqui não há reflexo nem sensação, então a proteção é externa e deliberada — menos tempo no campo (a dose se soma o tempo todo), mais distância da fonte (a dose cai com o quadrado da distância, então alguns passos para trás são poderosos), e blindagem quando esses não bastam. O dosímetro é o órgão dos sentidos que você nunca recebeu — use-o, e trate as suas leituras como a única medida real do que você não consegue sentir — e o ALARA, tão baixo quanto razoavelmente exequível, é a mentalidade porque nenhuma dose que você consiga sentir significa que nenhuma dose é automaticamente segura. Na maioria dos canteiros a exposição não é operar uma fonte, mas estar perto da radiografia industrial, então as sinalizações e os limites de área controlada fazem o trabalho que os seus sentidos não conseguem: quando você os vir, pare e fique fora até liberar. No Brasil, a CNEN NN-3.01/NN-6.04 e a NR-15 Anexo 5 governam isso; nos EUA a 1926.53 traz o 10 CFR parte 20 para a construção e exige pessoas treinadas, competentes e licenciadas para operar as fontes. A pergunta a carregar é a que o seu corpo nunca vai fazer por você: há trabalho com radiação acontecendo perto de mim agora — e eu estou fora do limite, usando o meu crachá, e mantendo o meu tempo, distância e blindagem, mesmo sem sentir nada?

Perguntas frequentes sobre segurança com radiação#

Por que a radiação é diferente de outros perigos do canteiro?

Porque você não consegue senti-la. Quase todo outro perigo te alcança pela visão, audição, calor, olfato ou tato, e os seus reflexos te dão uma chance de reagir — você se encolhe de um clarão, se afasta do calor, tosse com um vapor. A radiação ionizante não te dá nada disso: ela atravessa você em silêncio, danifica células diretamente, e não produz nenhuma sensação, então você pode ser superexposto sentindo-se completamente normal e só ficar sabendo depois, por um instrumento. É por isso que a proteção contra a radiação não pode ser reativa como é para a maioria dos perigos. Ela tem de ser organizada com antecedência por tempo, distância e blindagem, e medida por um dosímetro, porque a única coisa que você não consegue fazer com a radiação é notá-la e reagir no momento.

Como um trabalhador da construção de fato se expõe?

Quase sempre estando perto da radiografia industrial, não manuseando algo radioativo. A radiografia industrial é o ensaio não destrutivo que usa uma fonte de gama selada — comumente irídio-192 ou cobalto-60 — ou uma máquina de raio-X de alta potência para formar a imagem do interior de soldas, tubulação e estrutura metálica, do jeito que um hospital faz raio-X de um osso. O radiografista que opera a fonte é licenciado e especialmente treinado, e o risco real num canteiro compartilhado é para todos os outros: trabalhadores que entram na área enquanto uma exposição está sendo feita, muitas vezes sem perceber que está acontecendo. Então para a maioria das pessoas esta conversa não é sobre operar uma fonte — é sobre reconhecer quando a radiografia está em andamento por perto e ficar fora do limite que a equipe montou.

O que tempo, distância e blindagem de fato significam?

São as três formas de reduzir a sua dose, e cada uma é uma alavanca que você pode puxar. Tempo: a dose se acumula o tempo todo em que você está perto de uma fonte, então passar metade do tempo lá significa metade da dose — você nunca demora. Distância: a radiação de uma fonte pontual cai com o quadrado da distância, então dobrar a sua distância corta a dose para um quarto, e afastar-se dez vezes mais a corta para um centésimo; alguns passos a mais são muitas vezes a coisa mais poderosa que você pode fazer. Blindagem: material denso como chumbo ou concreto entre você e a fonte absorve a radiação, e é por isso que as fontes ficam em recipientes blindados e barreiras são erguidas ao redor de uma exposição. Toda proteção genuína contra radiação é um desses três, e eles funcionam justamente porque nenhum depende de você conseguir sentir o perigo.

O que é um dosímetro e eu preciso usá-lo?

Um dosímetro é um pequeno crachá ou monitor eletrônico que mede a dose de radiação que você de fato recebe, e se um for entregue a você, sim — use-o, toda vez que você possa entrar numa área de radiação. Ele existe porque o seu corpo não tem como sentir a radiação, então o dosímetro é, na prática, o órgão dos sentidos que você não tem: ele torna o invisível contável e é a única forma de alguém saber se os controles estão te mantendo seguro. A referência exige o monitoramento de dose para trabalhadores com chance de receber uma fração significativa do limite ocupacional. Trate o crachá como equipamento de segurança real, não papelada, porque as leituras dele são a medida real de uma exposição que você não consegue perceber de nenhuma outra forma, e são o que confirma que as proteções estão funcionando.

O que significa ALARA?

ALARA significa Tão Baixo Quanto Razoavelmente Exequível, e é o princípio que governa todo o trabalho com radiação. Significa que o objetivo nunca é simplesmente ficar abaixo do limite legal de dose — é manter a exposição tão abaixo desse limite quanto se possa razoavelmente administrar. O ALARA existe porque a radiação ionizante não tem um limiar que você consiga sentir nem uma dose tão pequena que seja garantidamente inofensiva, então "abaixo do limite" não é o mesmo que "seguro". Na prática, significa usar tempo, distância e blindagem para empurrar a sua dose para baixo mesmo quando você já está em conformidade, e tratar cada exposição desnecessária como algo a evitar. É a mentalidade por trás de por que a radiografia é programada para manter as pessoas afastadas e por que os limites são definidos de forma generosa em vez de no limite.

O que devo fazer se vir uma sinalização de radiação ou uma equipe de radiografia?

Pare e fique fora até que eles digam que está liberado. Uma área de radiação é sinalizada com o símbolo de radiação magenta e amarelo e as palavras Cuidado Área de Radiação, e durante uma exposição a equipe de radiografia monta uma área controlada com limites, sinais e muitas vezes alarmes. Como você não consegue sentir o perigo você mesmo, essas marcações estão fazendo o trabalho que os seus olhos e ouvidos normalmente fariam — o limite marca a linha além da qual a dose invisível se torna significativa. Cruzá-lo porque você se sente bem é exatamente o erro que o sinal existe para evitar, já que você sempre vai se sentir bem. A regra mais importante para quem não é o radiografista é tratar essas sinalizações e limites tão a sério quanto você trataria ver o perigo com os seus próprios olhos, e esperar até que a equipe confirme que a exposição terminou.

Baixe o PDF do DDS sobre segurança com radiação#

Baixe este DDS sobre segurança com radiação em PDF pronto para impressão — disponível em inglês, espanhol, português e turco. Imprima, entregue à equipe e recolha as assinaturas na lista de presença incluída.

Download the PDF — é necessária conta gratuita. Novos membros recebem 5 downloads gratuitos.

Diálogos de segurança relacionados#

• Segurança com Laser
• Segurança em Soldagem
• Comunicação de Perigos
• Percepção Situacional

Fontes#

• OSHA, Ionizing radiation — 29 CFR 1926.53 (o trabalho de construção envolvendo fontes de radiação ionizante aplica as Normas de Proteção Contra Radiação da NRC, 10 CFR parte 20; atividades com materiais radioativos ou raios-X feitas por pessoas competentes especialmente treinadas, e para material licenciado apenas por pessoas licenciadas ou sob a direção de um licenciado; disposições idênticas às da 1910.1096): https://www.osha.gov/laws-regs/regulations/standardnumber/1926/1926.53
• OSHA, Ionizing radiation — 29 CFR 1910.1096 (norma de indústria geral incorporada pela 1926.53: monitoramento de dose, sinalização de áreas de radiação com o símbolo de cuidado, e limites de exposição): https://www.osha.gov/laws-regs/regulations/standardnumber/1910/1910.1096
• Comissão Nacional de Energia Nuclear, CNEN NN-3.01 — Diretrizes Básicas de Proteção Radiológica e CNEN NN-6.04 — Radiografia Industrial (princípio ALARA, limites de dose ocupacionais, licenciamento e área controlada para radiografia industrial); NR-15 Anexo 5 liga a saúde ocupacional aos limites da CNEN: https://www.gov.br/cnen/pt-br

Este diálogo é orientação geral de conscientização para fins de treinamento. Não substitui o programa de segurança com radiação do seu empregador, as normas de radiação ionizante, os requisitos de licenciamento da CNEN, os procedimentos de um supervisor de proteção radiológica, nem os deveres de uma pessoa competente, e não é orientação jurídica. Onde uma licença da CNEN, uma instrução do fabricante ou um supervisor de proteção radiológica fixar um requisito específico, ele prevalece.
