Guarda-Corpo

Um cinturão só funciona se o trabalhador o vestir, se conectar e escolher o ponto de ancoragem certo. Um guarda-corpo funciona esteja alguém prestando atenção ou não. Essa diferença é toda a razão pela qual guarda-corpos ficam acima da proteção individual na hierarquia de controles — e é também por isso que um guarda-corpo levemente errado é mais perigoso que nenhum. Este Diálogo de Segurança sobre Guarda-Corpo (Diálogo de Segurança / DDS) trata da proteção que não pede nada de quem ela protege.

Aqui está a distinção que sustenta todo este diálogo: todo outro sistema de proteção contra quedas depende de uma decisão tomada pelo trabalhador na borda. Um guarda-corpo depende de uma decisão tomada por quem o montou, dias antes, e depois de ninguém desfazê-la. O trabalhador na borda não contribui em nada para que ele aguente — é exatamente isso que o torna confiável, e exatamente por isso as especificações não são sugestões. Um travessão que parece certo e falha com 68 quilos dá ao trabalhador uma confiança que ele não conquistou, e confiança numa borda desprotegida é o que mata.

Quais são os requisitos da OSHA para guarda-corpo?#

Os critérios de guarda-corpo são fixados pela 29 CFR 1926.502(b), e são incomumente específicos porque um guarda-corpo ou cumpre ou não cumpre. Estes são os números que você verifica com uma trena e um empurrão firme:

• Altura do travessão superior — 1926.502(b)(1). A borda superior deve ficar a 1,07 metro (42 polegadas), mais ou menos 7,5 cm, acima do nível de trabalho. Onde trabalhadores usam pernas de pau, a borda superior deve subir a altura delas.
• Resistência do travessão superior — 1926.502(b)(3). O sistema deve resistir a pelo menos 90 kg (200 libras) aplicados a menos de 5 cm da borda superior, em qualquer direção para fora ou para baixo, em qualquer ponto da borda.
• Limite de deflexão — 1926.502(b)(3). Quando essa carga de 90 kg é aplicada para baixo, a borda superior não pode fletir abaixo de 1,00 metro (39 polegadas) acima do nível de trabalho. Este é o requisito que a maioria das equipes desconhece, e onde travessões aparentemente conformes falham.
• Travessão intermediário — 1926.502(b)(2). Onde não houver parede ou platibanda de pelo menos 53 cm (21 polegadas) de altura, deve ser instalado travessão intermediário, tela, malha ou elemento equivalente a meia altura entre a borda superior e a superfície de trabalho.
• Resistência do intermediário — 1926.502(b)(5). Travessões intermediários, telas e elementos intermediários devem resistir a pelo menos 68 kg (150 libras) aplicados em qualquer direção para baixo ou para fora.
• Aberturas — 1926.502(b)(4). Elementos intermediários devem ser espaçados de modo que não haja aberturas com mais de 48 cm (19 polegadas) no sistema.
• Superfície — 1926.502(b)(6). As superfícies devem estar livres de qualquer coisa que corte as mãos ou prenda a roupa.
• Pontas dos travessões — 1926.502(b)(10). Travessões superiores e intermediários não podem ultrapassar os montantes de extremidade exceto onde a projeção não represente risco.
• Rodapés — 1926.502(j). Quando usados como proteção contra queda de objetos, os rodapés devem ter no mínimo 9 cm (3½ polegadas) de altura, com no máximo 0,6 cm (¼ de polegada) de folga acima da superfície, e resistir a 23 kg (50 libras). Onde o material for empilhado acima do rodapé, tela ou painel deve se estender até o travessão superior.
• Fita de aço e plástico — 1926.502(b)(9). Fita de arquear não pode ser usada como travessão superior ou intermediário.

Guarda-corpos são um de três meios aprovados para proteger um trabalhador de queda de 1,80 metro ou mais na construção sob a 1926.501(b)(1) — junto com redes de segurança e proteção individual. No Brasil, a NR-18 e a NR-35 também tratam de guarda-corpos e proteção coletiva em trabalho em altura.

O Apêndice B da Subparte M traz exemplos não obrigatórios de guarda-corpos de madeira, tubo e aço estrutural que a OSHA considera conformes. Em obras da USACE e NAVFAC, o EM 385-1-1 se aplica e é mais restritivo em vários pontos.

O que pode dar errado com um guarda-corpo?#

Ele parece certo e reprova no ensaio. Um travessão na altura correta de 1,07 metro que flete abaixo de 1,00 metro sob carga reprovou na 1926.502(b)(3). Ninguém enxerga isso olhando. Descobre-se empurrando, ou com um trabalhador passando por ele.

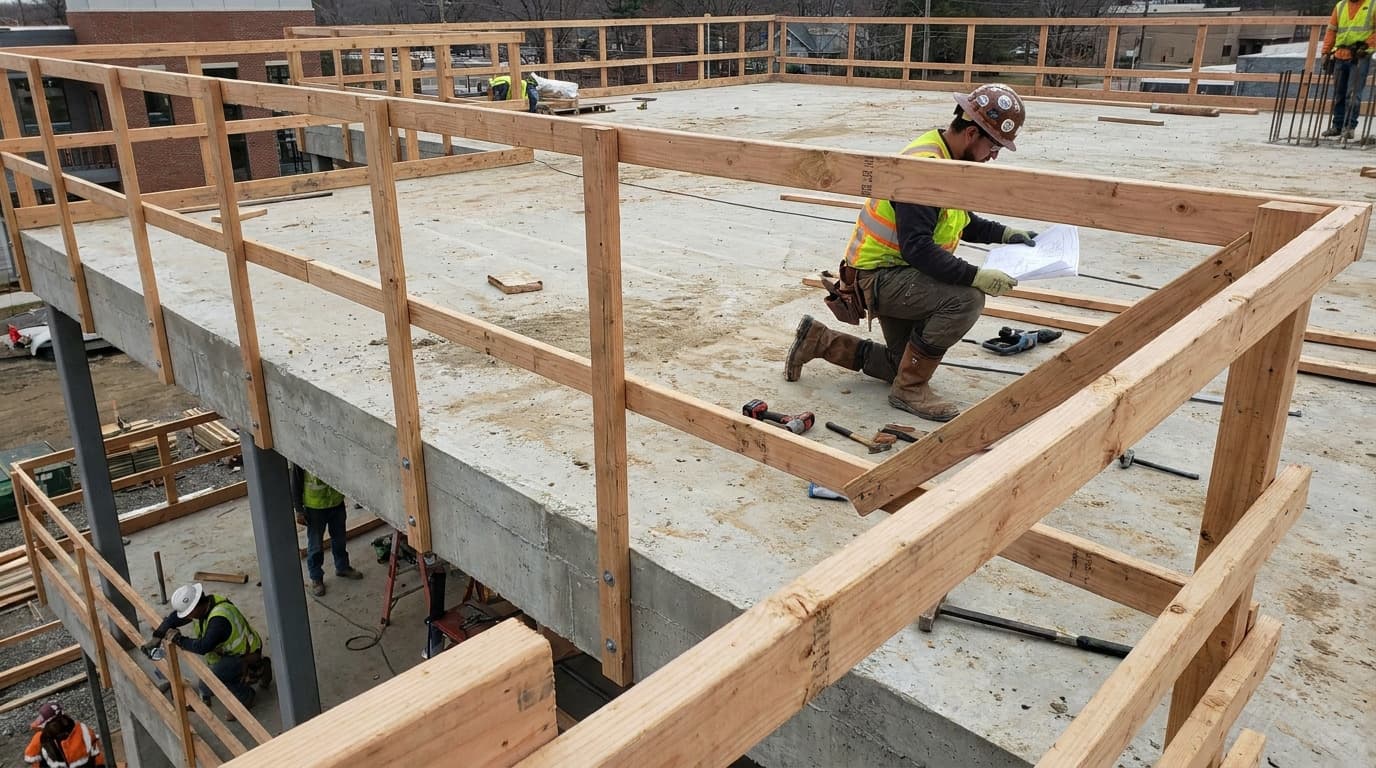

Guarda-corpos feitos na obra com material errado. Madeira de sobra, vergalhão, fita de aço e fita plástica são usados como travessão superior porque estavam à mão. A fita é especificamente proibida pela 1926.502(b)(9), e madeira de sobra não tem classe de resistência conhecida.

Travessão intermediário faltando. Um travessão superior sozinho deixa uma abertura pela qual um trabalhador passa — por baixo, não por cima. Onde não há parede ou platibanda de pelo menos 53 cm, o intermediário é exigido.

Aberturas maiores que 48 cm. Comuns onde os montantes estão muito afastados, onde uma seção foi retirada, ou onde painéis deixam vãos.

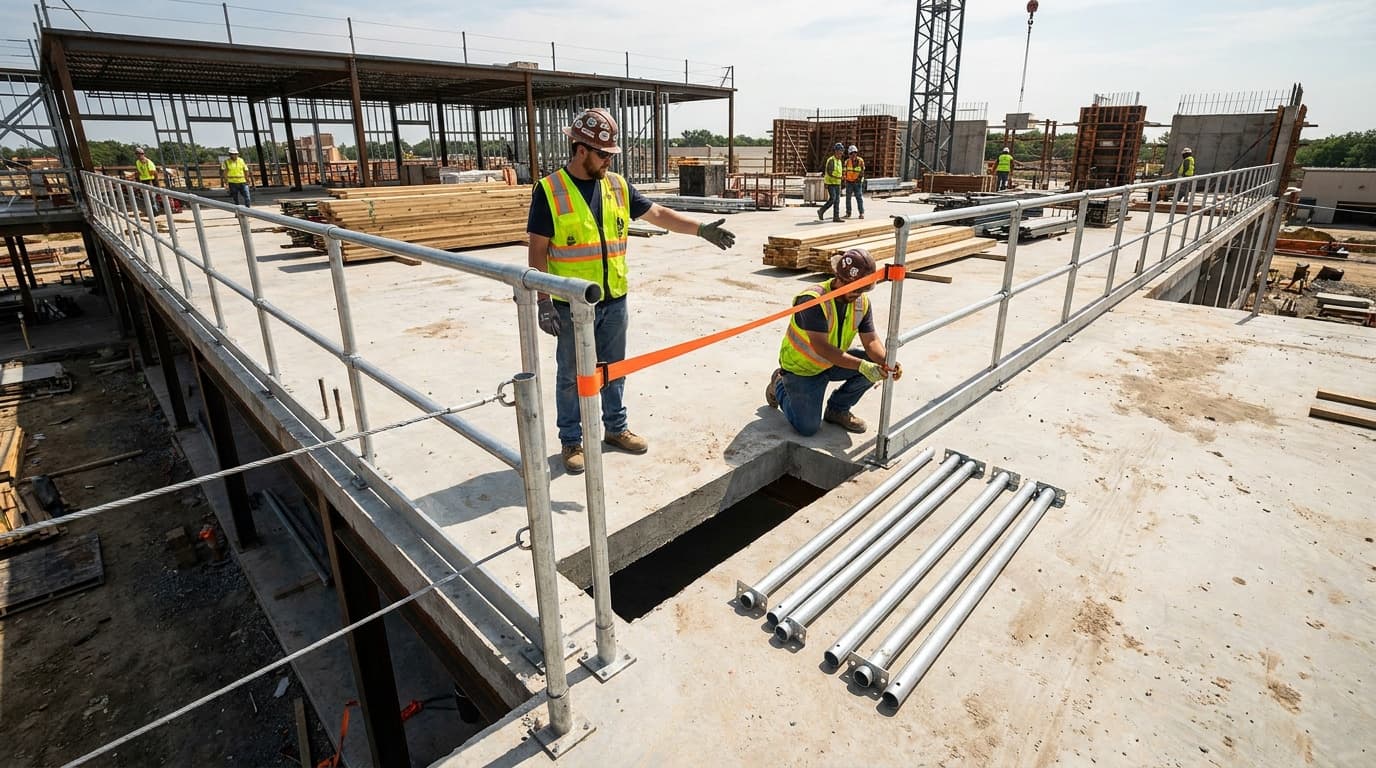

Retirado e não recolocado. Essa é a falha mais comum e a mais difícil de pegar. Uma seção sai para receber material, passar uma talha ou movimentar equipamento, e a equipe que retirou não é a que volta àquela borda. Nada no vão avisa que ele é recente.

Montantes mal fixados. O travessão está correto em todas as dimensões e a base do montante não. Sob carga, o conjunto inteiro gira em vez de o travessão fletir.

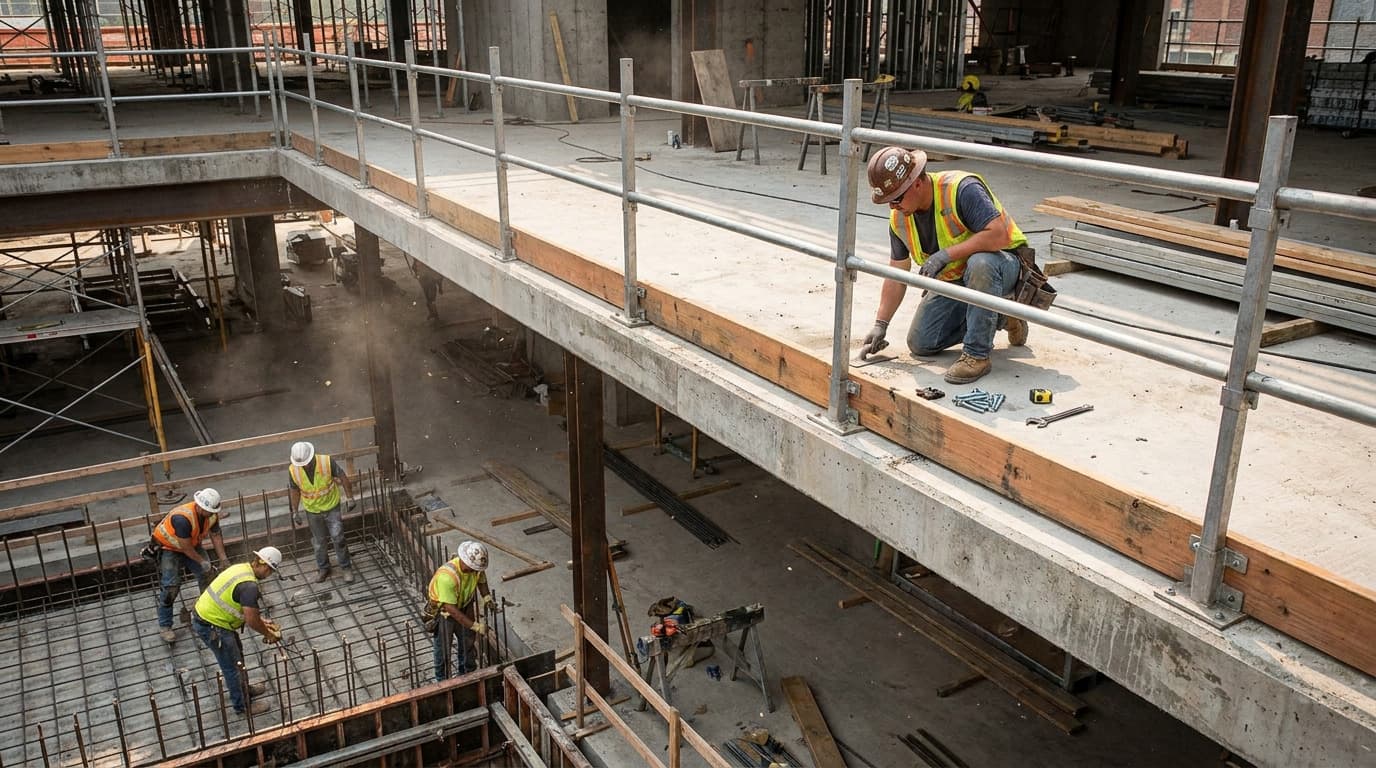

Rodapés faltando onde há gente embaixo. O guarda-corpo protege o trabalhador na borda e não faz nada pela equipe embaixo, exposta a cada ferramenta e sobra daquela plataforma.

Usado como ponto de ancoragem. Trabalhadores se prendem a guarda-corpos. Um sistema classificado para 90 kg de força estática não tem relação com os cerca de 2.270 kg exigidos de um ponto de ancoragem sob a 1926.502(d)(15).

Danificado e mantido em serviço. Impacto de equipamento, intempérie na madeira, corrosão e afrouxamento por vibração reduzem a resistência sem mudar a aparência.

Como fazemos guarda-corpos funcionarem?#

Monte pela especificação, não pelo olho. 1,07 metro ± 7,5 cm, intermediário a meia altura, sem aberturas acima de 48 cm, e materiais que realmente suportem a carga. Se você não montou e não consegue ver como os montantes estão fixados, não presuma que aguenta.

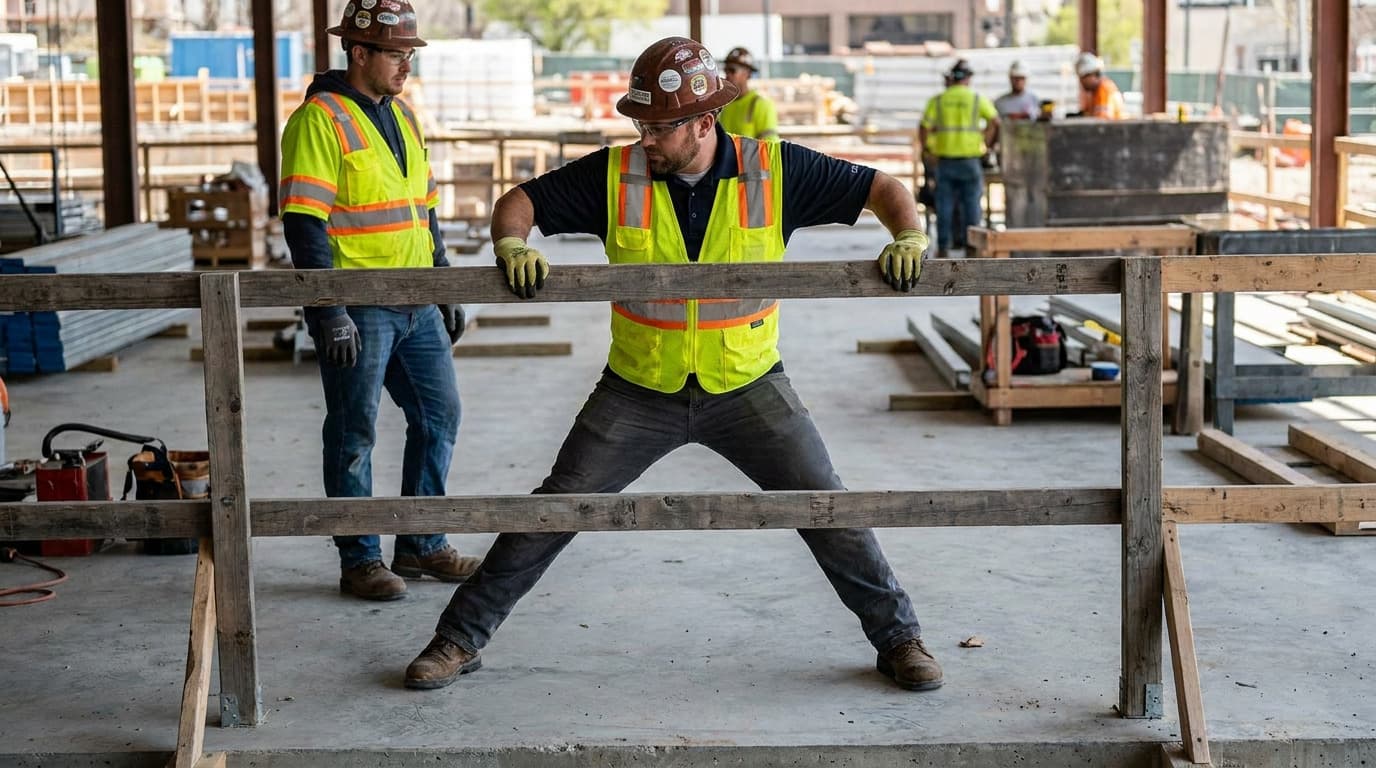

Ensaie como a norma ensaia. Empurre firmemente para fora e para baixo perto da borda superior em vários pontos do trecho. Se ceder muito, ou se a borda superior cairia abaixo de 1,00 metro sob carga real, não está conforme — relate em vez de trabalhar ao lado.

Nunca use fita, sobra ou material improvisado. Fita de aço e plástica é proibida de saída. Madeira deve ser de classe estrutural. Se o material certo não está na obra, a borda recebe outro controle até que esteja.

Coloque rodapés onde houver alguém embaixo. Mínimo 9 cm, máximo 0,6 cm de folga, e tela acima onde o material for empilhado mais alto. Essa é a parte do guarda-corpo que protege quem nunca chegou perto da borda.

Trate a retirada como operação controlada. Se uma seção precisa sair para movimentação de material, quem retira é dono de recolocar, um controle alternativo cobre o vão nesse meio-tempo, e a borda não fica aberta atravessando a troca de turno. Isso espelha a disciplina usada para proteções de máquina, e pela mesma razão.

Inspecione como parte da ronda da área. Altura, intermediário, aberturas, fixação dos montantes, condição do material e rodapés. Travessões de corda ou sintéticos exigem atenção especial, pois perdem resistência com exposição UV e abrasão.

Nunca se ancore num guarda-corpo. Ele é projetado para 90 kg de força estática, não para os cerca de 2.270 kg que um ponto de ancoragem deve suportar. Ancoragens são uma decisão à parte — veja o diálogo de Seleção do Ponto de Ancoragem.

Relate vãos em vez de trabalhar em volta. Uma borda aberta que todos contornam é uma borda aberta que ninguém consertou. Ela ainda estará lá quando alguém estiver carregando material e não conseguir ver os pés.

Antes de começar#

• Meça ou avalie o travessão superior contra 1,07 metro — aproximadamente da fivela do cinto ao peito baixo na maioria dos adultos.
• Empurre o travessão superior para fora e para baixo. Parece que aguentaria 90 kg sem cair abaixo de 1,00 metro?
• Confirme que há travessão intermediário, ou parede/platibanda de pelo menos 53 cm.
• Procure aberturas maiores que 48 cm em qualquer ponto do trecho.
• Verifique do que o travessão é feito — sem fita, sem sobra, sem vergalhão.
• Verifique a fixação dos montantes, não só o travessão.
• Confirme que há rodapés onde alguém possa estar trabalhando embaixo.
• Identifique qualquer seção retirada, e descubra quem retirou e quando volta.
• Confirme que ninguém desta equipe pretende se ancorar no guarda-corpo.

Vamos conversar#

• Percorram esta borda comigo e empurrem o travessão a cada poucos metros. Alguma parte cede mais do que vocês gostariam?
• Falta alguma seção neste nível? Quem retirou, e quando volta?
• Se vocês precisassem de um ponto de ancoragem nesta laje agora, onde se prenderiam — e por que não no guarda-corpo?

A conclusão#

Um guarda-corpo é a única proteção contra quedas que funciona sem o trabalhador fazer nada, o que o torna o controle mais confiável numa borda e o menos tolerante a uma montagem ruim. Os números são verificáveis: 1,07 metro mais ou menos 7,5 cm, 90 kg sem cair abaixo de 1,00 metro, um travessão intermediário a meia altura, nenhuma abertura acima de 48 cm, e rodapés onde alguém trabalhe embaixo. Nunca monte um com fita ou sobra, nunca se ancore num, e trate uma seção retirada como borda aberta até quem retirou recolocar.

Perguntas frequentes sobre guarda-corpo#

Que altura um guarda-corpo da OSHA precisa ter?

Sob a 29 CFR 1926.502(b)(1), a borda superior deve ficar a 1,07 metro (42 polegadas), mais ou menos 7,5 cm, acima do nível de trabalho — entre 1,00 e 1,14 metro. Onde trabalhadores usam pernas de pau, a borda superior deve subir a altura delas.

Quanta força um guarda-corpo deve resistir?

Pelo menos 90 kg (200 libras), aplicados a menos de 5 cm da borda superior em qualquer direção para fora ou para baixo, em qualquer ponto — 1926.502(b)(3). Travessões intermediários devem resistir a pelo menos 68 kg sob a 1926.502(b)(5), e rodapés a 23 kg sob a 1926.502(j).

O que é a regra de 1,00 metro para guarda-corpo?

Sob a 1926.502(b)(3), quando a carga de ensaio de 90 kg é aplicada para baixo, a borda superior não pode fletir abaixo de 1,00 metro (39 polegadas) acima do nível de trabalho. Um travessão pode estar corretamente instalado a 1,07 metro e ainda assim reprovar na norma se fletir demais sob carga. Este é o requisito que as equipes mais desconhecem.

Posso usar fita de aço ou plástico como travessão superior?

Não. A 29 CFR 1926.502(b)(9) proíbe especificamente o uso de fita de aço e plástica como travessão superior ou intermediário. Madeira de sobra e vergalhão são igualmente inadequados, pois nenhum tem capacidade de carga conhecida.

Posso me ancorar num guarda-corpo?

Não. Um guarda-corpo é projetado para resistir a 90 kg de força estática. Um ponto de ancoragem de proteção individual deve suportar cerca de 2.270 kg por trabalhador conectado, ou ser projetado por pessoa qualificada com fator de segurança de pelo menos dois, sob a 1926.502(d)(15). Os dois não são intercambiáveis.

Quando rodapés são exigidos num guarda-corpo?

Onde houver trabalhadores, equipamentos ou materiais embaixo que possam ser atingidos por objetos que caem. Sob a 1926.502(j), rodapés devem ter no mínimo 9 cm de altura com no máximo 0,6 cm de folga acima da superfície. Onde o material for empilhado acima do rodapé, tela ou painel deve se estender até o travessão superior.
